权利要求

1.一种开采效率好的采矿挖掘机挖斗，包括铲斗(1)以及设置在铲斗(1)顶部的牵引耳块(2)，其特征在于：所述铲斗(1)的外壁设置有敲击组件(3)，所述铲斗(1)的外壁设置有卸料组件(4);

所述卸料组件(4)由推送单元和旋转单元组成，推送单元位于铲斗(1)的外壁，旋转单元位于推送单元的外壁;

所述敲击组件(3)包括电机(301)、旋转板(302)、连接板(303)、推送杆(304)、移动杆(305)、敲击板(306)和外壳(307)，所述电机(301)固定连接于铲斗(1)的外壁，所述旋转板(302)安装于电机(301)的输出端，所述连接板(303)安装于旋转板(302)的外壁，所述推送杆(304)活动连接于连接板(303)的一端，所述移动杆(305)固定连接于推送杆(304)远离连接板(303)的一端，所述敲击板(306)设置于移动杆(305)的外部，所述外壳(307)固定连接于铲斗(1)的外壁。

2.根据权利要求1所述的一种开采效率好的采矿挖掘机挖斗，其特征在于：所述推送杆(304)贯穿铲斗(1)，并延伸至铲斗(1)的外部，所述推送杆(304)的外壁与铲斗(1)被贯穿的内壁滑动连接，所述移动杆(305)远离推送杆(304)的一端设置有弹簧推杆。

3.根据权利要求1所述的一种开采效率好的采矿挖掘机挖斗，其特征在于：所述敲击板(306)与弹簧推杆的输出端固定连接，所述推送杆(304)与移动杆(305)均位于外壳(307)的内部，并与外壳(307)的内壁滑动连接。

4.根据权利要求1所述的一种开采效率好的采矿挖掘机挖斗，其特征在于：所述推送单元包括固定块一(401)、连接件一(402)、液压推杆(403)、固定块二(404)和连接件二(405)，所述固定块一(401)固定连接于铲斗(1)的外壁，所述连接件一(402)转动连接于固定块一(401)的底部，所述液压推杆(403)设置于铲斗(1)的外壁，所述固定块二(404)设置于铲斗(1)的外壁底部，所述连接件二(405)转动连接于固定块二(404)的顶部。

5.根据权利要求4所述的一种开采效率好的采矿挖掘机挖斗，其特征在于：所述液压推杆(403)的顶端与连接件一(402)的底部连接，所述液压推杆(403)的底部输出端与连接件二(405)的顶部连接。

6.根据权利要求1所述的一种开采效率好的采矿挖掘机挖斗，其特征在于：所述旋转单元包括铲板(406)和圆杆(407)，所述铲板(406)安装于铲斗(1)的内部，所述圆杆(407)转动连接于铲板(406)的内部。

7.根据权利要求6所述的一种开采效率好的采矿挖掘机挖斗，其特征在于：所述铲板(406)的外壁固定连接有连接柱，位于所述铲板(406)外壁的连接柱与固定块二(404)的外壁连接，所述圆杆(407)的两端与铲斗(1)的内壁固定连接。

说明书

技术领域

[0001]本实用新型涉及采矿机械领域，具体而言，涉及一种开采效率好的采矿挖掘机挖斗。

背景技术

[0002]挖斗是挖掘机的配件之一，挖斗是指用来挖掘土壤、黄沙、石子和建筑垃圾等松散物料用的一种斗状构件，现有挖斗的结构简单，功能单一，在用于采矿时仍然存在着不足，矿体岩石坚硬，现有挖斗在进行采矿时并不能有效的将矿石挖出。

[0003]中国专利公告号CN208907233U中公开了一种开采效率好的采矿用挖掘机挖斗，启动二号机箱内的转动电机，在防护筒的防护支撑下带动钻杆进行转动，从而带动钻头和螺旋齿进行转动，从而可轻松将被开采点的矿体钻碎，方便挖斗进行挖掘，使矿石都落入包板内。

[0004]上述挖斗在进行采矿时，通过控制钻头旋转，从而对矿石进行破碎，但是由于钻头整体呈锥形，因此当钻头开始对矿石进行工作时，无法对矿石进行破碎，仅能够对矿石进行打孔操作，无法破坏矿石的整体结构，因此导致挖斗无法对矿石进行挖掘，为了弥补以上不足，本实用新型提供了一种开采效率好的采矿挖掘机挖斗。

实用新型内容

[0005]为了弥补以上不足，本实用新型提供了一种开采效率好的采矿挖掘机挖斗，旨在解决上述背景技术中提出的问题。

[0006]为实现上述目的，本实用新型提供如下技术方案：一种开采效率好的采矿挖掘机挖斗，包括铲斗以及设置在铲斗顶部的牵引耳块，所述铲斗的外壁设置有敲击组件，所述铲斗的外壁设置有卸料组件。

[0007]所述卸料组件由推送单元和旋转单元组成，推送单元位于铲斗的外壁，旋转单元位于推送单元的外壁。

[0008]优选的，所述敲击组件包括电机、旋转板、连接板、推送杆、移动杆、敲击板和外壳，所述电机固定连接于铲斗的外壁，所述旋转板安装于电机的输出端，所述连接板安装于旋转板的外壁，所述推送杆活动连接于连接板的一端，所述移动杆固定连接于推送杆远离连接板的一端，所述敲击板设置于移动杆的外部，所述外壳固定连接于铲斗的外壁。

[0009]通过采用上述技术方案，电机运行时，可以通过输出轴带动旋转板进行转动，旋转板旋转时，可以带动连接板进行活动，连接板可以带动推送杆进行活动。

[0010]优选的，所述推送杆贯穿铲斗，并延伸至铲斗的外部，所述推送杆的外壁与铲斗被贯穿的内壁滑动连接，所述移动杆远离推送杆的一端设置有弹簧推杆，所述敲击板与弹簧推杆的输出端固定连接，所述推送杆与移动杆均位于外壳的内部，并与外壳的内壁滑动连接。

[0011]通过采用上述技术方案，推送杆可以在铲斗的内部进行滑动，弹簧推杆的存在，可以将敲击板与矿石碰撞时产生的冲击力吸收，推送杆和移动杆均会在连接板的作用下，在外壳的内部进行滑动。

[0012]优选的，所述推送单元包括固定块一、连接件一、液压推杆、固定块二和连接件二，所述固定块一固定连接于铲斗的外壁，所述连接件一转动连接于固定块一的底部，所述液压推杆设置于铲斗的外壁，所述固定块二设置于铲斗的外壁底部，所述连接件二转动连接于固定块二的顶部。

[0013]通过采用上述技术方案，连接件一可以在固定块一的底部进行旋转，连接件二可以在固定块二的顶部进行旋转。

[0014]优选的，所述液压推杆的顶端与连接件一的底部连接，所述液压推杆的底部输出端与连接件二的顶部连接。

[0015]通过采用上述技术方案，液压推杆在启动后，可以通过连接件二带动固定块二进行摆动。

[0016]优选的，所述旋转单元包括铲板和圆杆，所述铲板安装于铲斗的内部，所述圆杆转动连接于铲板的内部。

[0017]通过采用上述技术方案，铲板可以围绕圆杆进行旋转，方便对矿石进行输送。

[0018]优选的，所述铲板的外壁固定连接有连接柱，位于所述铲板外壁的连接柱与固定块二的外壁连接，所述圆杆的两端与铲斗的内壁固定连接。

[0019]通过采用上述技术方案，固定块二进行摆动时，便会通过连接柱推动铲板围绕圆杆进行旋转。

[0020]本实用新型提供了一种开采效率好的采矿挖掘机挖斗，该开采效率好的采矿挖掘机挖斗具备以下有益效果：

[0021]1、该开采效率好的采矿挖掘机挖斗，通过设置连接板和敲击板，通过控制电机的运转，使得电机带动旋转板进行转动，由于连接板的两端分别与旋转板的外壁和推送杆的一端活动连接，因此当旋转板进行旋转时，便会通过推动连接板，使得推送杆带动移动杆在外壳的内部进行滑动，并使得移动杆通过弹簧推杆推动敲击板对大块矿石进行破碎处理，解决了钻头无法对矿石进行很好破碎的问题，同时该铲斗更适用于将脱落后的大块矿石进行二次破碎，保证后续的运输方便。

[0022]2、该开采效率好的采矿挖掘机挖斗，通过设置液压推杆和铲板，在完成对矿石的开采后，通过铲斗将矿石碎片移动至运输车辆车斗的上方，并通过控制液压推杆的运转，使得液压推杆通过连接件二推动固定块二进行移动，由于固定块二通过连接柱与铲板连接，因此当固定块二在液压推杆的作用下进行移动时，便会通过连接柱带动铲板围绕圆杆进行旋转，此时铲斗与铲板之间便会产生缺口，矿石碎片便会通过缺口流动至运输车辆的车斗内部，完成对矿石的装载。

附图说明

[0023]为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

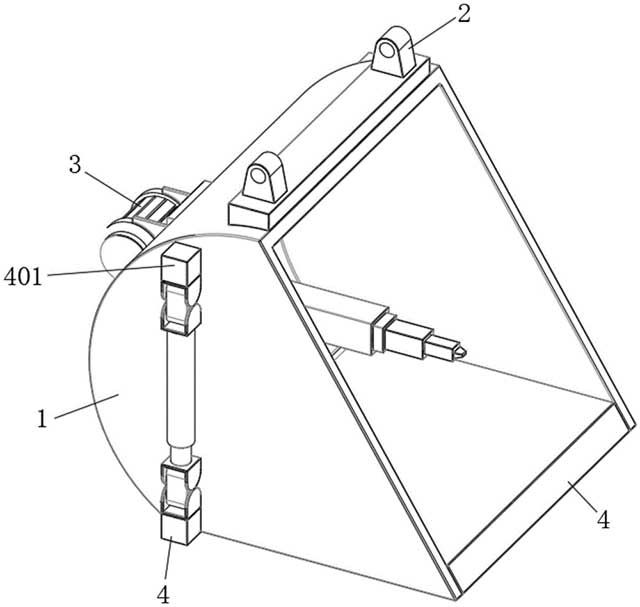

[0024]图1是本实用新型实施方式提供的整体结构立体示意图;

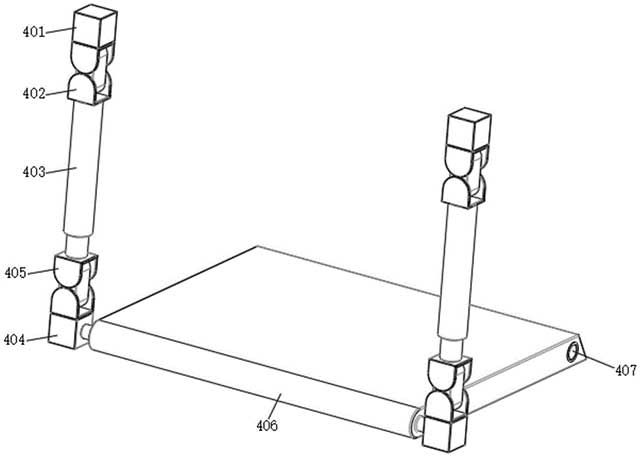

[0025]图2是本实用新型实施方式提供的卸料组件结构示意图;

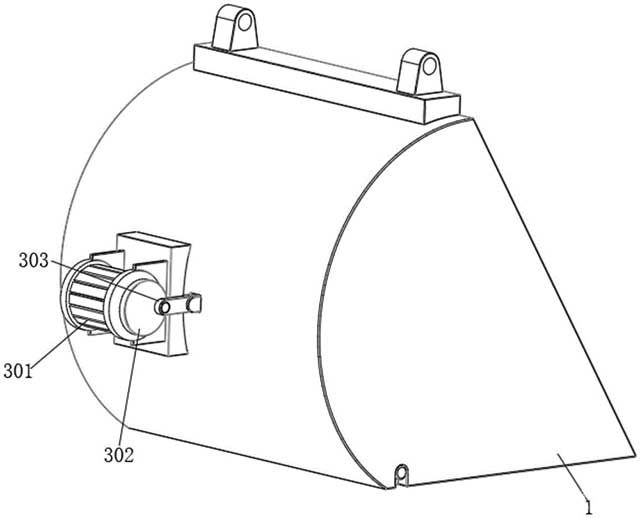

[0026]图3是本实用新型实施方式提供的铲斗结构侧面示意图;

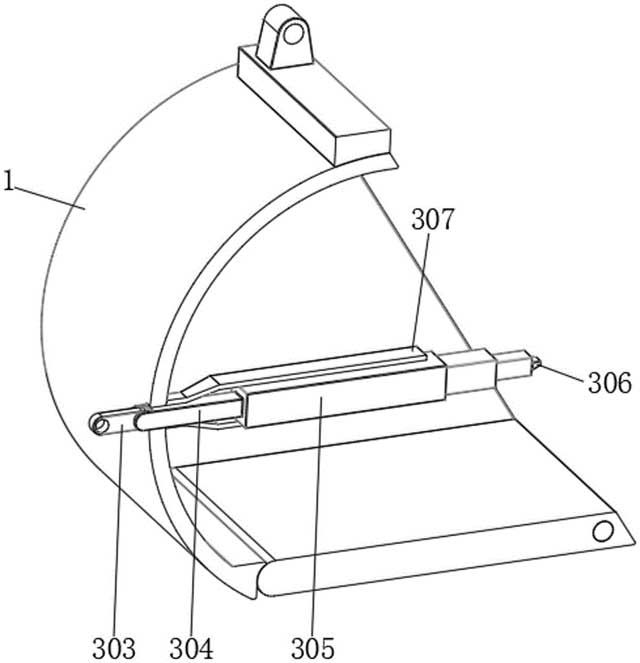

[0027]图4是本实用新型实施方式提供的铲斗结构内部示意图。

[0028]图中：1、铲斗;2、牵引耳块;3、敲击组件;301、电机;302、旋转板;303、连接板;304、推送杆;305、移动杆;306、敲击板;307、外壳;4、卸料组件;401、固定块一;402、连接件一;403、液压推杆;404、固定块二;405、连接件二;406、铲板;407、圆杆。

具体实施方式

[0029]为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

[0030]如图1-4所示，本实用新型提供一种技术方案：一种开采效率好的采矿挖掘机挖斗，包括铲斗1以及设置在铲斗1顶部的牵引耳块2，铲斗1的外壁设置有敲击组件3，铲斗1的外壁设置有卸料组件4，卸料组件4由推送单元和旋转单元组成，推送单元位于铲斗1的外壁，旋转单元位于推送单元的外壁。

[0031]敲击组件3包括电机301、旋转板302、连接板303、推送杆304、移动杆305、敲击板306和外壳307，电机301固定连接于铲斗1的外壁，旋转板302安装于电机301的输出端，电机301运行时，可以通过输出轴带动旋转板302进行转动，连接板303安装于旋转板302的外壁，旋转板302旋转时，可以带动连接板303进行活动，推送杆304活动连接于连接板303的一端，连接板303可以带动推送杆304进行活动，推送杆304贯穿铲斗1，并延伸至铲斗1的外部，推送杆304的外壁与铲斗1被贯穿的内壁滑动连接，推送杆304可以在铲斗1的内部进行滑动，移动杆305固定连接于推送杆304远离连接板303的一端，移动杆305远离推送杆304的一端设置有弹簧推杆，敲击板306设置于移动杆305的外部，敲击板306与弹簧推杆的输出端固定连接，弹簧推杆的存在，可以将敲击板306与矿石碰撞时产生的冲击力吸收，外壳307固定连接于铲斗1的外壁，推送杆304与移动杆305均位于外壳307的内部，并与外壳307的内壁滑动连接，推送杆304和移动杆305均会在连接板303的作用下，在外壳307的内部进行滑动。

[0032]通过设置连接板303和敲击板306，通过控制电机301的运转，使得电机301带动旋转板302进行转动，由于连接板303的两端分别与旋转板302的外壁和推送杆304的一端活动连接，因此当旋转板302进行旋转时，便会通过推动连接板303，使得推送杆304带动移动杆305在外壳307的内部进行滑动，并使得移动杆305通过弹簧推杆推动敲击板306对大块矿石进行破碎处理，解决了钻头无法对矿石进行很好破碎的问题，同时该铲斗1更适用于将脱落后的大块矿石进行二次破碎，保证后续的运输方便。

[0033]推送单元包括固定块一401、连接件一402、液压推杆403、固定块二404和连接件二405，固定块一401固定连接于铲斗1的外壁，连接件一402转动连接于固定块一401的底部，液压推杆403设置于铲斗1的外壁，固定块二404设置于铲斗1的外壁底部，液压推杆403的顶端与连接件一402的底部连接，连接件二405转动连接于固定块二404的顶部，液压推杆403的底部输出端与连接件二405的顶部连接，液压推杆403在启动后，可以通过连接件二405带动固定块二404进行摆动。

[0034]旋转单元包括铲板406和圆杆407，铲板406安装于铲斗1的内部，铲板406的外壁固定连接有连接柱，位于铲板406外壁的连接柱与固定块二404的外壁连接，圆杆407转动连接于铲板406的内部，圆杆407的两端与铲斗1的内壁固定连接，固定块二404进行摆动时，便会通过连接柱推动铲板406围绕圆杆407进行旋转。

[0035]通过设置液压推杆403和铲板406，在完成对矿石的开采后，通过铲斗1将矿石碎片移动至运输车辆车斗的上方，并通过控制液压推杆403的运转，使得液压推杆403通过连接件二405推动固定块二404进行移动，由于固定块二404通过连接柱与铲板406连接，因此当固定块二404在液压推杆403的作用下进行移动时，便会通过连接柱带动铲板406围绕圆杆407进行旋转，此时铲斗1与铲板406之间便会产生缺口，矿石碎片便会通过缺口流动至运输车辆的车斗内部，完成对矿石的装载。

[0036]该装置更加适用于将脱落后的大块矿石进行二次破碎，保证后续的运输方便，在需要对矿石使用铲斗1时，通过控制电机301的运转，使得电机301带动旋转板302进行旋转，由于旋转板302的外壁与连接板303的外壁转动连接，因此当旋转板302旋转时，连接板303便会在旋转板302的作用下进行旋转，由于连接板303的一侧与推送杆304的一端活动连接，因此当连接板303进行位置变更时，便会通过推送杆304带动移动杆305在外壳307的内部进行滑动，并通过敲击板306对脱落后的大块矿石进行二次破碎，在完成对矿石的破碎后，通过铲斗1将矿石铲起，并将铲斗1移动至运输车辆的上方，并通过控制液压推杆403的运转，使得液压推杆403通过连接件二405带动固定块二404进行移动，使得固定块二404通过连接柱推动铲板406围绕圆杆407进行旋转，此时堆积在铲板406顶部的矿石碎片便会在倾斜的铲板406作用下，输送至运输车辆的车斗内部。

[0037]以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

说明书附图(4)
