权利要求

1.一种采用永磁滚筒驱动的矿山物料输送装置，包括皮带输送机;皮带输送机包括侧板(1)、永磁滚筒(2)和传送带(3)，两个所述侧板(1)的两端之间均转动安装有永磁滚筒(2)，所述永磁滚筒(2)外侧表面安装有传送带(3);其特征在于，还包括筛分机构，所述筛分机构包括筛分筒(16)，筛分筒(16)位于传送带(3)进料口一端上方且与所述侧板(1)顶部表面固定连接，所述筛分筒(16)顶端外侧表面对称开设有入料口(17)，所述筛分筒(16)内部中心处转动安装有驱动杆(18)，所述驱动杆(18)外侧表面对称固定连接有螺旋叶片(19)，入料口(17)与螺旋叶片(19)的位置对应;所述筛分筒(16)在位于螺旋叶片(19)处底端外侧表面开设有筛分孔(20)，所述筛分筒(16)位于筛分孔(20)处底端表面对称固定连接有导流管(22)，所述筛分筒(16)中心处底端外侧表面开设有出料口(21)，出料口(21)位于两个导流管(22)之间，出料口(21)用于煤块的下料;导流管(22)向传送带(3)运行输送的方向伸长设置，导流管(22)用于煤粉的下料;所述驱动杆(18)与永磁滚筒(2)之间连接有皮带传动机构。

2.根据权利要求1所述的一种采用永磁滚筒驱动的矿山物料输送装置，其特征在于，皮带传动机构包括第二皮带轮(23)和第二连接皮带(24);所述筛分筒(16)一侧表面安装有第二皮带轮(23)，且第二皮带轮(23)与驱动杆(18)固定连接，位于传送带(3)进料口一端的永磁滚筒(2)另一侧表面也安装有第二皮带轮(23)，且两个第二皮带轮(23)之间安装有第二连接皮带(24)。

3.根据权利要求1所述的一种采用永磁滚筒驱动的矿山物料输送装置，其特征在于，还包括清理机构，两个所述侧板(1)之间安装有清理机构，所述清理机构包括位于传送带(3)底部的传动杆(10)，两个所述侧板(1)之间依次等距转动安装有多个传动杆(10)，所述传动杆(10)外侧表面安装有固定套筒(11)，所述固定套筒(11)外侧表面依次等距固定连接有多个敲击杆(12);多个传动杆(10)一端外侧表面安装有传动皮带(13)，其中一个传动杆(10)另一端安装有第一皮带轮(14)，位于传送带(3)进料口一端的永磁滚筒(2)一侧表面也安装有第一皮带轮(14)，两个第一皮带轮(14)之间安装有第一连接皮带(15)。

4.根据权利要求1所述的一种采用永磁滚筒驱动的矿山物料输送装置，其特征在于，所述传送带(3)外侧表面依次等距固定连接有隔板(4)，所述传送带(3)外侧表面对称固定连接有裙边板(5)，且裙边板(5)与隔板(4)固定连接。

5.根据权利要求1所述的一种采用永磁滚筒驱动的矿山物料输送装置，其特征在于，两个所述侧板(1)内部转动安装有限位滚轮(6)，两个所述侧板(1)之间转动安装有限位转杆(7)。

6.根据权利要求1所述的一种采用永磁滚筒驱动的矿山物料输送装置，其特征在于，两个所述侧板(1)之间依次等距转动安装有连接杆(8)，所述连接杆(8)外侧表面安装有橡胶辊(9)。

说明书

技术领域

[0001]本发明属于输送设备技术领域，具体为一种采用永磁滚筒驱动的矿山物料输送装置。

背景技术

[0002]输送带又称运输带，是在皮带输送装置中起承载和运送物料作用的橡胶与纤维、金属复合制品，或者是塑料和织物复合的制品。输送带能连续化、高效率、大倾角运输，并且输送带操作安全、使用简便、维修容易，且运费低廉，并能缩短运输距离，降低工程造价，节省人力物力。

[0003]输送带在煤矿上多用于运送破碎后的煤块到指定堆料场，通过输送带运送煤块存在以下几个问题：

1、在运输石料过程中输送带与运输框架之间连接的拐角处容易夹带灰尘和碎渣，并且在运输过程中煤块中夹杂有煤粉，煤粉若遇到潮湿环境或者潮湿空气，则会粘在运输框架连接拐角处内部，而且这种粘结的煤粉会在输送带和框架上逐渐积累，影响运输的承载量和运输效果。

[0004]2、现有的输送带在运输过程中装填不均匀，很难保证每一个运输框架内都能够有效装填。

[0005]3、由于从低到高运输坡度以及运输抖动的原因，在运输过程中会出现漏煤或者煤块掉落的现象。

[0006]为此，我们提出一种采用永磁滚筒驱动的矿山物料输送装置。

发明内容

[0007]本发明克服了现有技术的不足，提出一种采用永磁滚筒驱动的矿山物料输送装置;本发明是通过如下技术方案实现的：

一种采用永磁滚筒驱动的矿山物料输送装置，包括皮带输送机;皮带输送机包括侧板、永磁滚筒和传送带，两个所述侧板之间两端均转动安装有永磁滚筒，所述永磁滚筒外侧表面安装有传送带;还包括筛分机构，所述筛分机构包括筛分筒，筛分筒位于传送带进料口一端上方且与所述侧板顶部表面固定连接，所述筛分筒顶端外侧表面对称开设有入料口，所述筛分筒内部中心处转动安装有驱动杆，所述驱动杆外侧表面对称固定连接有螺旋叶片，入料口与螺旋叶片的位置对应;所述筛分筒位于螺旋叶片处底端外侧表面开设有筛分孔，所述筛分筒位于筛分孔处底端表面对称固定连接有导流管，所述筛分筒中心处底端外侧表面开设有出料口，出料口位于两个导流管之间，出料口用于煤块的下料;导流管向传送带运行输送的方向伸长设置，导流管用于煤粉的下料;所述驱动杆与永磁滚筒之间连接有皮带传动机构。

[0008]进一步的，皮带传动机构包括第二皮带轮和第二连接皮带;所述筛分筒一侧表面安装有第二皮带轮，且第二皮带轮与驱动杆固定连接，位于传送带进料口一端的永磁滚筒另一侧表面也安装有第二皮带轮，且两个第二皮带轮之间安装有第二连接皮带。

[0009]进一步的，还包括清理机构，两个所述侧板之间安装有清理机构，所述清理机构包括位于传送带底部的传动杆，两个所述侧板之间依次等距转动安装有多个传动杆，所述传动杆外侧表面安装有固定套筒，所述固定套筒外侧表面依次等距固定连接有敲击杆;多个传动杆一端外侧表面安装有传动皮带，其中一个传动杆另一端安装有第一皮带轮，位于传送带进料口一端的永磁滚筒一侧表面也安装有第一皮带轮，两个第一皮带轮之间安装有第一连接皮带。

[0010]进一步的，所述传送带外侧表面依次等距固定连接有隔板，所述传送带外侧表面对称固定连接有裙边板，且裙边板与隔板固定连接。

[0011]进一步的，两个所述侧板内部转动安装有限位滚轮，两个所述侧板之间转动安装有限位转杆。

[0012]进一步的，两个所述侧板之间依次等距转动安装有连接杆，所述连接杆外侧表面安装有橡胶辊。

[0013]本发明相对于现有技术所产生的有益效果为：

本发明通过连接杆、橡胶辊、传动杆、固定套筒、敲击杆、传动皮带、第一皮带轮和第一连接皮带的配合能够对传送带内的煤粉进行敲击将其分离;通过筛分筒、入料口、驱动杆、螺旋叶片、筛分孔、出料口、导流管、第二皮带轮和第二连接皮带的配合，能够保证每一个运输框架内都能很好的有效装填，将煤块与煤粉同时装填进行运输，煤粉可以填补煤炭块之间的空隙，使得传送带上的煤炭装填的更加紧凑，减少了因空隙造成的空间浪费，煤粉和煤块结合运输，煤粉会填充在煤块之间的缝隙中，煤粉颗粒之间以及煤粉与煤块之间会产生一定的压缩和粘附力，在这种力的作用下使得煤粉能够牢固地附着在煤块的表面和缝隙中，形成一层稳定的覆盖层，提高整体的密度和稳定性，同时减少了煤尘的飞扬。而且煤粉被填充在煤块之间，也减少了煤粉聚集在输送带以及输送带与框架连接处之间的情况。

附图说明

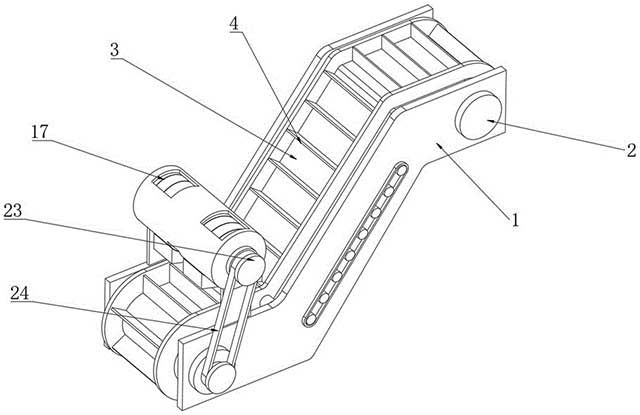

[0014]图1为本发明的整体结构示意图之一;

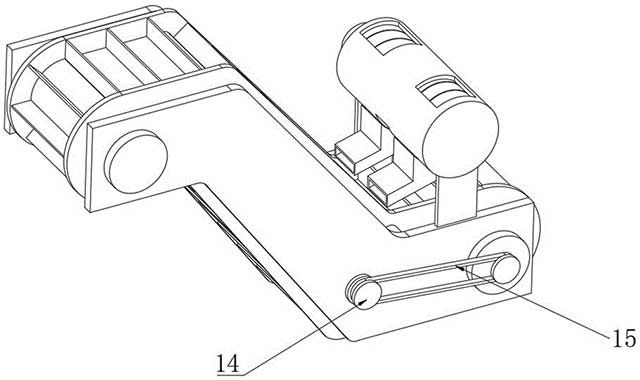

图2为本发明的整体结构示意图之二;

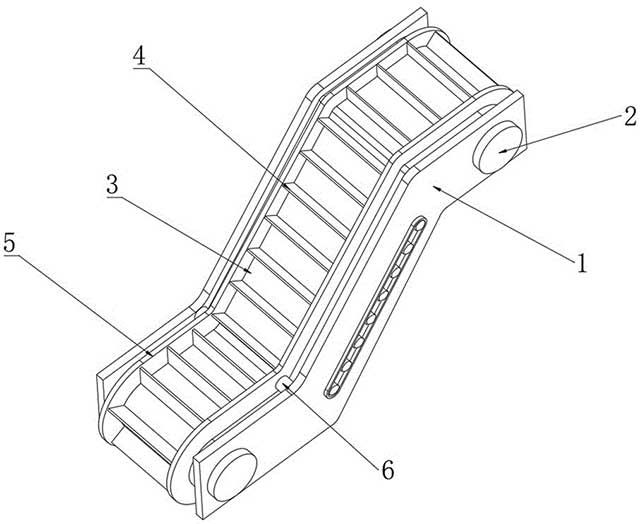

图3为本发明所述的皮带输送机的结构示意图;

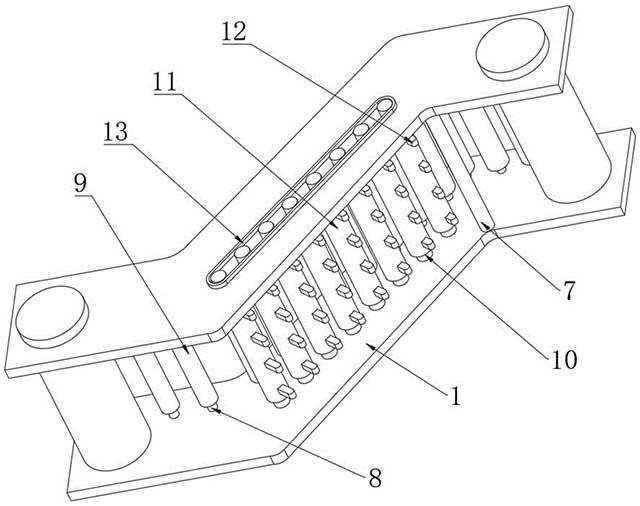

图4为本发明所述的清理机构的结构示意图;

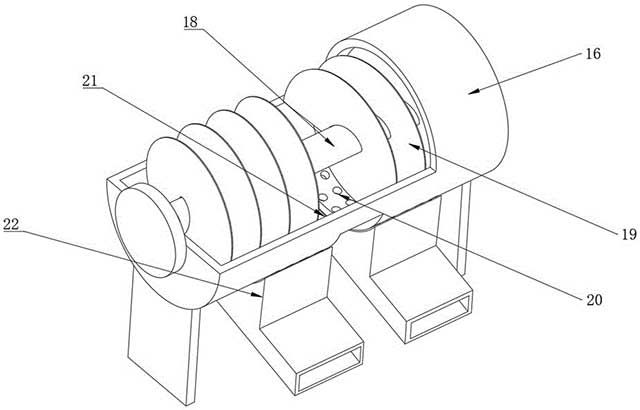

图5为本发明所述的筛分机构的结构示意图。

[0015]图中：1、侧板;2、永磁滚筒;3、传送带;4、隔板;5、裙边板;6、限位滚轮;7、限位转杆;8、连接杆;9、橡胶辊;10、传动杆;11、固定套筒;12、敲击杆;13、传动皮带;14、第一皮带轮;15、第一连接皮带;16、筛分筒;17、入料口;18、驱动杆;19、螺旋叶片;20、筛分孔;21、出料口;22、导流管;23、第二皮带轮;24、第二连接皮带。

具体实施方式

[0016]为了使本发明所要解决的技术问题、技术方案及有益效果更加清楚明白，结合实施例和附图，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。下面结合实施例及附图详细说明本发明的技术方案，但保护范围不被此限制。

[0017]参见图1至图5，本实施例提出一种采用永磁滚筒驱动的矿山物料输送装置，包括皮带输送机、清理机构和筛分机构;

其中皮带输送机为现有装置，皮带输送机包括侧板1、永磁滚筒2和传送带3，两个所述侧板1的两端之间均转动安装有永磁滚筒2，永磁滚筒2由外接电源电性控制连接。所述永磁滚筒2外侧表面安装有传送带3;所述传送带3外侧表面依次等距固定连接有隔板4，所述传送带3外侧表面对称固定连接有裙边板5，且裙边板5与隔板4固定连接，两个所述侧板1内部转动安装有限位滚轮6，两个所述侧板1之间转动安装有限位转杆7;两个所述侧板1之间依次等距转动安装有连接杆8，所述连接杆8外侧表面安装有橡胶辊9。

[0018]两个所述侧板1之间安装有清理机构，所述清理机构包括位于传送带3底部的传动杆10，两个所述侧板1之间依次等距转动安装有多个传动杆10，所述传动杆10外侧表面安装有固定套筒11，所述固定套筒11外侧表面依次等距固定连接有多个敲击杆12。多个传动杆10一端外侧表面安装有传动皮带13，其中一个传动杆10另一端安装有第一皮带轮14，位于传送带3进料口一端的永磁滚筒2一侧表面也安装有第一皮带轮14，两个第一皮带轮14之间安装有第一连接皮带15。永磁滚筒2转动时驱动第一皮带轮14转动，第一皮带轮14转动通过第一连接皮带15配合带动传动杆10转动，传动杆10转动则带动固定套筒11和敲击杆12转动，敲击杆12转动则对传送带3进行敲击，将粘在传送带3上的煤粉敲击掉落，解决煤粉粘结在传送带3上的问题。

[0019]所述筛分机构包括筛分筒16，筛分筒16位于传送带3进料口一端上方且与所述侧板1顶部表面固定连接，所述筛分筒16顶端外侧表面对称开设有入料口17，所述筛分筒16内部中心处转动安装有驱动杆18，所述驱动杆18外侧表面对称固定连接有螺旋叶片19，入料口17与螺旋叶片19的位置对应，使通过入料口17进入的煤炭物料进入螺旋叶片19处。所述筛分筒16一侧表面安装有第二皮带轮23，且第二皮带轮23与驱动杆18固定连接，位于传送带3进料口一端的永磁滚筒2另一侧表面也安装有第二皮带轮23，且两个第二皮带轮23之间安装有第二连接皮带24。所述筛分筒16在位于螺旋叶片19处底端外侧表面开设有筛分孔20，所述筛分筒16位于筛分孔20处底端表面对称固定连接有导流管22，所述筛分筒16中心处底端外侧表面开设有出料口21，出料口21位于两个导流管22之间，出料口21用于煤块的下料;导流管22向传送带3运行输送的方向伸长设置，导流管22用于煤粉的下料。

[0020]煤炭物料通过入料口17投送至筛分筒16内，然后随着永磁滚筒2的转动，通过第二皮带轮23和第二连接皮带24的配合带动驱动杆18转动，驱动杆18转动则带动螺旋叶片19转动，螺旋叶片19转动则带动煤炭物料向筛分筒16中心处移动，在筛分筒16内部移动的同时煤炭物料经过筛分孔20将其中小的煤粉颗粒筛分出并通过导流管22导流至传送带3上，而其中的大的煤块则通过出料口21，直接掉落至传送带3上。由于导流管22向前伸出，则使得大块的煤块先落至传送带3上，之后在传送带3的煤块上再投放小的煤粉颗粒。

[0021]本实施例提供的一种采用永磁滚筒驱动的矿山物料输送装置工作原理：

当需要使用本装置时，首先将煤炭物料通过入料口17投送至筛分筒16内，然后随着永磁滚筒2的转动，通过第二皮带轮23和第二连接皮带24的配合带动驱动杆18转动，驱动杆18转动则带动螺旋叶片19转动，螺旋叶片19转动则带动煤炭物料向筛分筒16中心处移动，在筛分筒16内部移动的同时煤炭物料经过筛分孔20将煤炭内的煤粉筛分出并通过导流管22导流至传送带3上，而煤块则通过出料口21，掉落至传送带3上;并且由于导流管22向前伸出，则使得大块的煤块先落至传送带3上，之后在传送带3的煤块上再投放小的煤粉颗粒。煤粉颗粒可以填补煤块之间的空隙，使得传送带3上的煤炭装填的更加紧凑，减少了因空隙造成的空间浪费。煤粉和煤块结合运输，煤粉会填充在煤块之间的缝隙中，煤粉颗粒之间以及煤粉与煤块之间会产生一定的压缩和粘附力，在这种力的作用下使得煤粉能够牢固地附着在煤块的表面和缝隙中，形成一层稳定的覆盖层，提高整体的密度和稳定性，同时减少了煤尘的飞扬。

[0022]与此同时，当永磁滚筒2的转动时驱动第一皮带轮14转动，第一皮带轮14转动通过第一连接皮带15配合带动传动杆10转动，传动杆10转动则带动固定套筒11和敲击杆12转动，敲击杆12转动则对传送带3进行敲击，将粘黏在传送带3上的煤粉敲击掉落，解决煤粉粘黏的问题。

[0023]以上内容是结合具体的优选实施方式对本发明所做的进一步详细说明，不能认定本发明的具体实施方式仅限于此，对于本发明所属技术领域的普通技术人员来说，在不脱离本发明的前提下，还可以做出若干简单的推演或替换，都应当视为属于本发明由所提交的权利要求书确定专利保护范围。

说明书附图(5)
