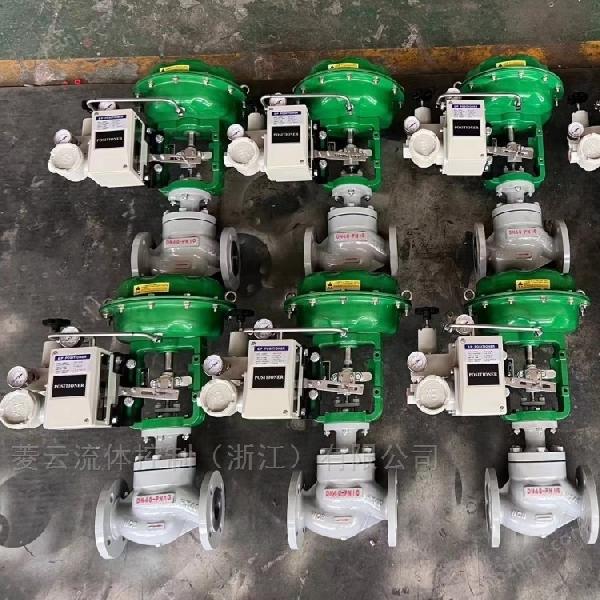

ZJSM气动薄膜套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构。流道呈S流线性，气动薄膜套筒调节阀整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。气动套筒调节阀特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。气动薄膜套筒调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。气动薄膜套筒调节阀产品公称压力等级有PN1.6、4.0 、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196- +560℃范围内多种档次。气动薄膜套筒调节阀泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。

二、气动薄膜套筒调节阀 主要技术参数1、阀体

阀体形式	直通铸造球型阀
公称通径	DN20～300mm
公称压力	PN1.6、2.5、4.0、6.4、10.0
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
连接形式	法兰（FF RF RTJ）、焊接（SW BW）
阀盖形式	标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料	铸钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）、铬钼钢

2、阀内件

阀芯形式	套筒双密封型阀芯
流量特性	线性、等百分比
阀芯材料	不锈钢 （304、304L、316、316L）

3、执行机构及附件、作用形式

执行器型式	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积（cm2）	350	350	560	900	1400
行程（mm）	10、16	25	40	40、60	100
弹簧范围（KPa）	20～100（标准）、20～60、60～100、40～200、80～240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、手轮机构等
作用形式	气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FC）

三、气动薄膜套筒调节阀 主要性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

四、气动薄膜套筒调节阀 额定流量系数Kv、允许压差

公称通径 DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径（dn）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（KV）	直线	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差（MPa）		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
额定行程（mm）		16			25		40			60			100
配用执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
