5X制砂机



5X制砂机特别适用于软或中硬和极硬物料的破碎，被广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建石料、金矿渣、碳化硅、美砂等高硬、特硬及耐磨蚀性物料。比传统细碎机节能50%，是目前是上先进的新型制砂机设备。

【进料粒度】≤60mm

【生产能力】: 20-380T/h

【应用领域】 花岗岩、辉绿岩、玄武岩、石灰石、河卵石、铁矿石、铜矿石、白云石、流纹岩、锰矿石、磷矿。



工作原理

物料由进料斗进入制沙机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达重力加速度，然后以速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。

基本结构

主要由进料斗、分料器、涡动破碎腔、叶轮、主轴、底座、传动装置、支架、润滑系统等九大部件组成。

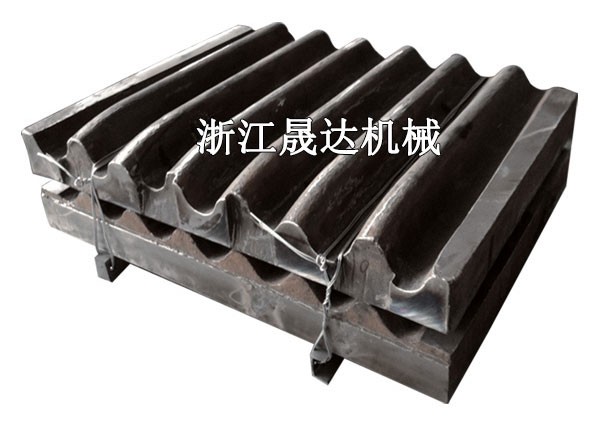

制砂机易损件



技术维护

1、定期停机打开观察门观察制砂机 内部磨损情况，中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度，磨损后应及时更换或修补，更换耐磨块时应同时更换，保证耐磨块重量相同。严禁制砂机工作过程中打开观察门观察内部工作情况 ，以免发生危险。发现叶轮体磨损及时更换找制造厂家修补。特别注意，未经制造厂家同意，严禁私自自制叶轮，否则后果自负。

2、制砂机采用美孚车用润滑脂特级或3#锂基脂，每工作400小时加入适量润滑脂，工作2000小时打开主轴总成对轴承进行清洗，一般工作7200小时，更换新轴承。主轴总成上端轴承为游动端，下端轴承为固定端，装配后用手扳动皮带轮应转动灵活。

3、传动三角胶带拉紧力大小应调整适当，以保证三角胶带受力均匀，双电机驱动时，两侧三角胶带应进行分组选配，便其每组长度尽可能一致。应调整使两电机电流差值不超过15A。

4、在制砂机运行中，因该设备属高速设备，应特别注意安全生产。有关人员应远离设备，若需上机修理应在停机后进行。
