产品简介
表面粗糙度Ra：0.2μm
布局形式：卧式
产地：进口
顶尖距：600mm
加工材质：硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他
加工用途：外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他
界面语言：中文,英文,日语,德语
类型：数控,高精度,万能,高速
磨削类型：干湿两用
磨削直径：360mm
售后保修期：12个月
数控系统：西门子/SIEMENS,发那科/FANUC
外形尺寸(长×宽×高)：4663X2225X2134mm
销售区域：全国
重量：5600kg
自动化程度：自动
最大回转直径：360mm

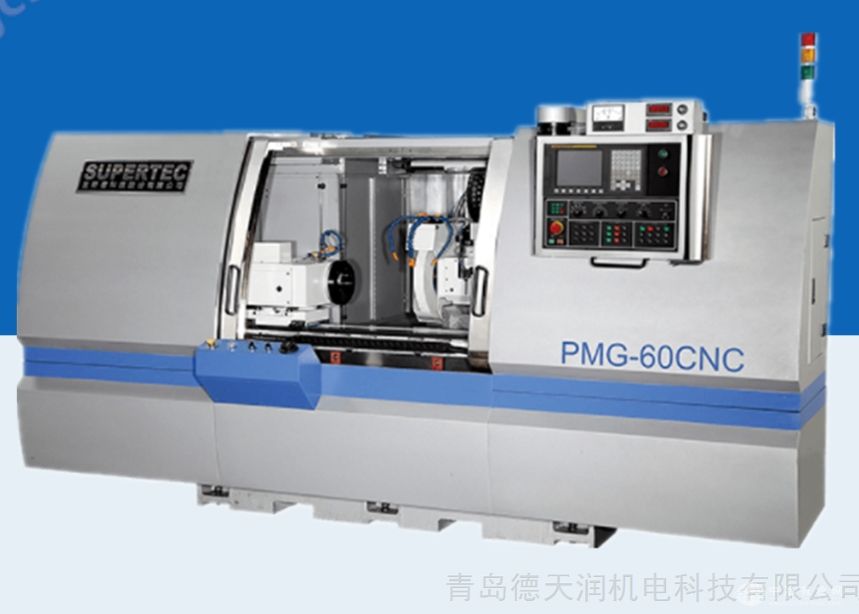

崨菖数控万能外圆磨床PMG-60CNC产品介绍
JICHANG 系列是专为长轴工件外径/内径复合研磨加工作业所设计的磨床，适用于小批量到大批量甚至于少量多样之生产型态。GU CNC 系列磨床能够在单次夹持设定条件下，完成外径研磨、外径锥度研磨、端面/肩部研磨以及内径研磨等复合加工作业;如此可以达成缩短制程生产时间、降低生产成本、确保研磨精度等生产要求。
本系列磨床适用于汽机车零件、工具机零件、油压/气压/电子马达零件等制造业之外径/内径复合研磨加工作业。配置高刚性、低振动、高切削能力之动压主轴确保研磨精度表现。强化肋箱型设计本台以米汉娜铸铁铸造确保机台高刚性与稳定性。手工高精密铲花、Turcite-B 耐磨贴片以及动压式润滑系统确保机台品质与使用寿命。
砂轮头: 配有旋转轴B轴(任意角度)，包含直进式砂轮、斜进式砂轮和内孔磨砂轮。
内孔磨主轴: 内孔研磨马达采内藏式电主轴设计，可节省空间并平衡内孔磨与外研磨砂轮重量。
环型电感尺: X/B轴采用奥地利AMOSIN绝对式电感编码尺，确保砂轮头之定位精度与重复精度。电感尺不像光学尺易受粉尘影响精度。
X轴移动方式采用线性滑轨机构、定位方式采用绝对式电感尺。
(Ⅳ)系列主轮台C轴功能，精准控制转速，具备能力研磨异形工件，如凸轮、曲轴。
工件主轴中心高仅有192mm，让工件更换或砂轮更换作业更加容易。
(Ⅲ)系列X/Z/B三轴电脑数控，(Ⅳ)系列X/Z/B/C四轴电脑数控，控制左、右进刀点以及砂轮进给速率等研磨条件。
(Ⅲ)系列控制器采用FANUC Oi-TD，搭配三轴FANUC伺服马达。
(Ⅳ)系列控制器采用FANUC 31i，搭配四轴FANUC伺服马达。
|
说明/型号 |
SUG-60/100CNC(A) |
SUG-60/100CNC(B) |
|||
|
加工能力 |
工作台最大旋径mm |
Ø360 mm (14") |
|||
|
两顶心间距离mm |
600 (24") |
1000 (40") |
600 (24") |
1000 (40") |
|
|
最大研磨长度mm |
500 (20") |
800 (32") |
500 (20") |
800 (32") |
|
|
工件主轴中心至滑板距离mm |
192 (7.6") |
||||
|
砂轮头(X轴) |
工件最大重量Kg |
150 (330 lbs) |
|||
|
砂轮尺寸-左（直径x宽度x孔径）mm |
Ø405 × 50 × Ø127 (Ø16"
× 2" × Ø5")
|
||||
|
砂轮尺寸-右（直径x宽度x孔径）mm |
Ø355 × 38 × Ø127 (Ø14"
×1.5" ×Ø5")
|
||||
|
外圆主轴转速(50/60Hz) rpm |
1575 / 1795 |
||||
|
外圆砂轮线速度M/min |
2000 |
||||
|
内圆主轴轴径mm |
90 (3.5") |
||||
|
内圆主轴转速rpm |
A Type：油脂式8000/15000/20000/30000 rpm (
选购：高频内藏式)
|
B Type：高频内藏式40000 rpm |
|||
|
内圆接杆直径mm |
Ø7~ Ø25 (Ø0.27"~ Ø1") |
||||
|
鞍座进给角度 |
90° |
||||
|
最大进给速度M/min |
5 (197") |
||||
|
最小进给量mm |
Ø0.001 (Ø0.0001") |
||||
|
进给总行程mm |
275 |
||||
|
主轮台 |
主轮台主轴转速(可变)rpm |
30~350 |
|||
|
顶心锥度MT |
MT-4 |
||||
|
尾座 |
滑筒行程mm |
25(1") |
|||
|
顶心锥度MT |
MT-4 |
||||
|
工作台(Z轴) |
旋转角度(逆时) |
5° |
3° |
5° |
3° |
|
最大进给速度M/min |
8 (315") |
||||
|
最小进给量mm |
0.001 (0.0001") |
||||
|
马达 |
控制器 |
0i-TF |
|||
|
外径砂轮主轴马达HP |
5HP (Opt:7.5HP) |
||||
|
砂轮头(X轴)旋转伺服马达KW |
2.5 |
||||
|
主轮台主轴伺服马达KW |
1.5 |
3 |
|||
|
内径研磨马达HP/KW |
油脂式：2HP / 高频内藏式6KW |
||||
|
油压马达HP |
1 (4P) |
||||
|
冷却液马达HP |
1/2 (4P) |
||||
|
X轴进给伺服马达KW |
1.6 |
2.7 |
|||
|
Z轴进给伺服马达KW |
1.6 |
||||
|
包装尺寸/重量 |
长x宽x高mm |
4663 (100CNC: 5273) × 2225 × 2134 (183" × 88" × 84") |
|||
|
净重(大约) kg |
5600 (12346 lbs) |
6200 (13669 lbs) |
5700 (12566 lbs) |
6300 (13889 lbs) |
|
