内进流网板格栅

用途与简介

内进流网板格栅是一种目前新型的细格栅清污设备， 采用连续拦截并清除流体中的固体杂物，可以达到较好的清污效果。如扁平的固体、杂草、瓜壳等，尤其是传统细格栅难以拦截的毛发纤维类污物，可大大降低后续处理工序的负荷。

主要特点

网板过水面积大、垃圾截留率高。

垂直式安装、有效节省空间。

运行平稳、网板提升不易过载。

消除纤维及毛发缠绕等问题。

采用转刷及冲洗机构组成的助卸系统、垃圾清除更干净。

过滤网板摩擦力小、耐磨、不易堵塞、易清理。

可通过时间、液位差实现全自动控制。

结构和工作原理

污水从垂直式孔板细格栅清污机一侧中间进入，从内向外通过两侧的开孔栅板排出，拦截在内部的栅渣随开孔栅板旋转提升至上部排渣区，在此栅渣被冲洗系统冲洗掉入内部的集渣槽内，然后通过输送装置送入下一道设备中，而网板也同时被冲洗干净并进入下一个工作循环。

内进流网板格栅主要由主体框架、旋转网板及链条、驱动单元、集渣槽、反冲洗系统和控制系统等组成。

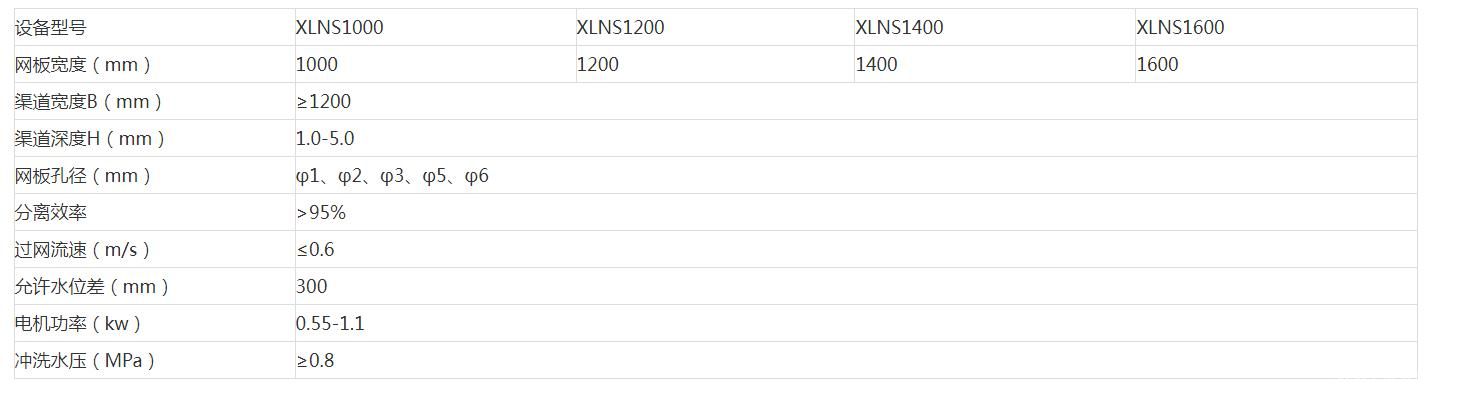

技术参数
