功能用途

主要用途与适用范围:

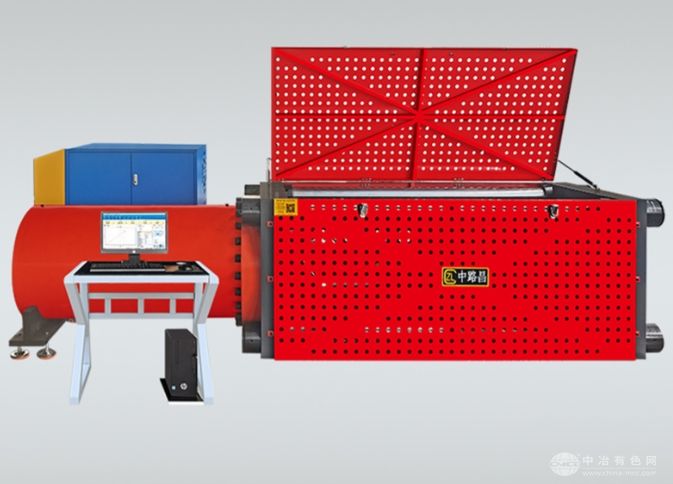

ZLC-5000卧式螺栓拉力试验机,专用于风电螺栓抗拉保载性能测试，可以检测风电螺栓的极限拉伸强度以及进行保载试验，该试验机主要应用于风电螺栓生产企业、质检站等单位，进行质量检测和科学研究使用。

性能特点:

该机为机械、电气、液压、计算机一体化产品，主机采用液压加载方式对被测风电螺栓施加试验力、试验力大小由传感器测量测控卡进行数据采集、计算机屏幕显示试验力和试验曲线。该机可以严格按照国家标准GB/T3098.1-2010《紧固件机械性能 螺栓螺钉和螺柱》、GB/T3098.23-2020《紧固件机械性能 M42~M72螺栓、螺钉和螺柱》、GB/T3098.2-2015《紧固件机械性能 螺母》、NB/T31082-2016《风电机组塔架用高强度螺栓连接副》中相关规定对风,电螺栓进行质量检测。

技术参数

1.最大试验力:5000kN

2、试验力准确度:在测量范围内，示值的+0.5%

3、试验力测量范围:2%~100%FS

4、试验力分辨力:0.1kN

5、位移分辨力: 0.01mm

6、拉伸距离(不含活塞行程):850mm

7、活塞行程:850mm

8、活塞位移测量范围:850mm

9、试验辅县规格:4°楔形垫块:M48~M72:6楼形垫块:M48~M72:平垫块:M48~M72:内螺纹夹具:M48~M72

10.主机外形尺寸(长x宽x高):3800mmx880mmx880mm(不包括活塞行程)

11.主机,质量:约6000kg
