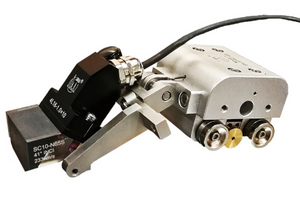

CTS-XNQ型 超声探伤仪

CTS-XNQ型 超声探伤仪


超声探伤仪CTS-XNQ(蓄能器相控阵检测系统)由CTS-PA22S小型相控阵模块、Windows电脑端应用软件、系列专用检测探头组成,仪器端与笔记本电脑端通过网线进行连接并通过串口与PLC模块连接通讯,实现全自动探伤流程。检测过程实时高效,检测结果直观,有效提高了检测效率,降低了劳动强度。

产品介绍

超声探伤仪CTS-XNQ(蓄能器相控阵检测系统)由CTS-PA22S小型相控阵模块、Windows电脑端应用软件、系列专用检测探头组成,仪器端与笔记本电脑端通过网线进行连接并通过串口与PLC模块连接通讯,实现全自动探伤流程。检测过程实时高效,检测结果直观,有效提高了检测效率,降低了劳动强度。

功能特点

显示模式:A扫 + S扫 + D扫,检测图像及扫查数据实时、自动采集。

D扫成像方式:按时间采集成像,根据机械臂转动速度设定,采集图像默认为圆周方向380°,每0.5°为一个位置步进点。

判伤方式: 通过成像框内图像是否超过A闸门高度,自动判别缺陷状态,并通过工件示意图直观显示。

检测过程数据自动记录,每个工件两条焊缝分别扫查,保存成两个数据文件。

工艺参数保存调用功能:调校好的工艺参数可以保存,方便以后的调用。

数据转存回放功能:保存的检测记录可以通过U盘、网络等方式转存到其他电脑,检测记录(包括检测参数及D扫图像数据等)可以进行回放重现及分析。

扫码来料之后由机械臂抓取工件自转完成整个检测流程,无需人工手动检测,自动化程度高。

缺陷实时报警功能,成像框中采集到缺陷信息,工件示意图中会实时输出。

性能指标

通道数 并行16通道

支持探头阵元数 扩展支持64

数字化频率 100M,10bit

可调模拟增益 80dB

带宽 0.7~18MHz(-3dB)

滤波 高通、低通、窄带

扫查方式 线扫、扇扫

显示模式 A、B、S、TFM

检波方式 全波、正向、负向

发射电压 20~120V(50Ω负载)

脉冲宽度 100~500ns

重复频率 10K

报警方式 蜂鸣器、指示灯

外部接口 USB、编码器、I/O

数据接口 WiFi(通过USB接口)、 以太网(选配)

模块工作电流 约1A(启动时2A)

工作温度 -10~40°C

存储温度 -20~60°C

监控主机 台式电脑、笔记本或工控机
