高频焊管在线涡流探伤系统(经济型)
来源:厦门泰斯泰克仪器有限公司
访问:398
简介: TS-20C是一款专门针对高频焊管在线生产设计的一套经济型涡流探伤系统,本系统采用最新的数字电子技术、涡流技术以及微机技术,调试方便、操作简便、傻瓜式操作,整体系统可靠稳定、同时具有高灵敏的探伤性能。
产品详细

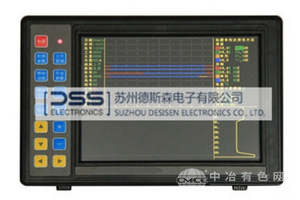

TS-20C高频焊管在线涡流探伤系统(经济型)

TS-20C高频焊管在线涡流探伤系统(经济型)


TS-20C是一款专门针对高频焊管在线生产设计的一套经济型涡流探伤系统,本系统采用最新的数字电子技术、涡流技术以及微机技术,调试方便、操作简便、傻瓜式操作,整体系统可靠稳定、同时具有高灵敏的探伤性能。

TS-20C具有一个相对独立的物理通道,可配差分式或绝对式探头,主要用于检出高频焊管生产中出现的未熔焊、漏焊、咬边、开口裂纹、暗逢、孔洞、材料不连续、钢带接头等突变型缺陷。对生产过程中,因焊机故障而造成产品的开裂伤、长道伤均能可靠检出。TS-20C采用人机对话、键鼠操作(也可选配触摸屏)。

DSP/FPGA高速数据处理电路的采用,保证仪器的高采样率和超低噪声,预防漏检或误报,有效地提高仪器的稳定性和可靠性。

TS-20C可配接穿过式探头、组合式平面探头、马鞍式探头。本系统可兼容所有厂家生产的涡流探头。

主要技术参数

Ø检测通道:1个

Ø检测频率:10Hz~10MHz

Ø增益:0~90dB

Ø相位旋转:0~359.9°

Ø增益比:Y/X独立调节,范围0.1~10

Ø滤波高通、低通、带通滤波

Ø探伤速度:≤150米/分

Ø计时模式:内、外时钟

Ø报警打标:实时、延时输出

Ø操作系统:Windows(中/英文界面)

Ø参考标准:GB/T7735-2016、ASTM-E309-2016、EN10246-3
0
0
0
0
0

标签:高频焊管在线涡流探伤系统,涡流探伤系统
