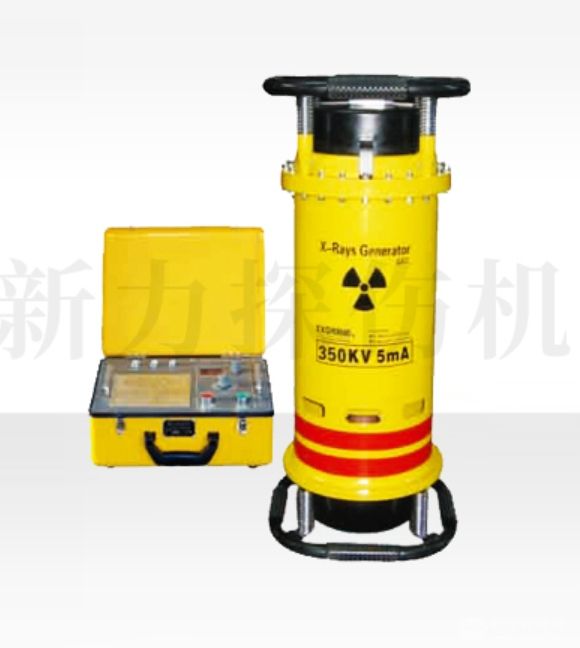

携带式周向波纹(陶瓷管)探伤机XXGH-3505
X射线探伤机主要应用范围：对非金属、轻金属、铸造件、各种合金、压力容器等进行X射线无损检测。主要检测焊接缺陷（裂纹、气孔、夹渣、未溶合、未焊透等）。
型号：XXGH-3505(平靶/锥靶)
输出电压（KV）：170-350
输入（KW）：3.5
焦点尺寸（mm）：1.0× 2.3
辐射角度：360°×25°
360°×30°
最大穿透（mm）：55/50（A3钢）
重量（kg）发生器：38
控制器：11.0
尺寸(mm)发生器：340×340×720
控制器：360×300×150
便携式X射线探伤机是一种用于无损检测的设备，以下将从其原理、构造、特点、应用等方面进行详细介绍：
工作原理：基于X射线的穿透性、衰减特性以及不同物质对X射线吸收程度的差异。当X射线穿透被检测物体时，物体内部的缺陷，如裂纹、气孔、夹渣等，会使X射线的吸收和散射情况发生变化，导致透过物体的X射线强度分布不均匀。通过探测和分析这些变化后的X射线信号，如使用X射线胶片、成像板或数字探测器等，将X射线信号转化为可见的图像或数据，从而判断物体内部是否存在缺陷以及缺陷的位置、大小和形状等信息。
应用领域
工业制造：用于检测机械零件、汽车零部件、航空航天部件等的内部缺陷，如铸造缺陷、焊接缺陷等，确保产品质量，提高设备的可靠性和安全性。
电力行业：对电力设备，如变压器、绝缘子、电缆等进行检测，及时发现内部的绝缘缺陷、裂纹等问题，保障电力系统的正常运行。
石油化工：可检测管道、压力容器、储罐等设备的焊缝和材料，发现潜在的安全隐患，防止泄漏等事故的发生，保证生产过程的安全稳定。
建筑行业：用于检测混凝土结构内部的缺陷，如孔洞、裂缝等，评估建筑物的质量和安全性，也可用于检测钢结构的焊缝质量。
使用注意事项
人员要求：操作人员须经过专业培训，熟悉设备的结构、性能和安全操作规程，取得相应的操作资格证书后才可操作。
辐射防护：操作人员应穿着符合防护要求的个人防护装备，如防护眼镜、防护手套等，非操作人员严禁接近设备，特别是儿童和孕妇，以防潜在辐射危害。
设备检查：在使用前应认真检查仪器箱外观是否完好，打开箱子后检查主机是否有碰撞损伤，还要检查电源线是否完好，接地是否可靠，以及X射线管、高压发生器、曝光控制装置等关键部件是否正常。
参数设置：根据具体的检测对象和目的，仔细调整参数，如X射线的能量、曝光时间、增益等，以获得清晰准确的图像。
