一 特点:

本机系干式空气分级机，是带有二次进风及水平安装的分级转子离心式分级机，抗磨损件强，使用寿命长。一般适用于不粘性物料的分级。即使不易在空气中分散的产品，也可经分级获得**清洁度的细粉和粗粉(即指细、粗粉夹带现象极小)。分级范围广。在D97=4-150μm范围内可供选择，**生产能力可达8t/h,在水泥制造业可广泛使用。可分级球状、片状和纤维状的题粒，也可对不同密度的物料进行分离。分级粒度高:D75/D25=1.1-1.5分级效率高，牛顿效率η=60-90%设备结构紧凑，分级粒径大小易于调整。且安装、操作、维修、清洗简便，占地面积小，噪声低，振动少。生产能力大，制备D97=10μm时，生产能力可达1000Kg/h以上。能和雷蒙磨等各类机械粉碎机及气流粉碎机联合作业，制取超细粉。

二 工作原理:物料由加料口加入上简体旁的回转阀门输送入分级室。在水平安装的转子旁分散、分级。粗粉甩至筒壁处向下移动在风栅处受二次空(作用及中心管的一次空气吹送。细粉再次脱离粗粉被送至转子处进行分级，*终粗粉向下移动，由下简体上的回转阀排出机外，细粉穿过转子叶片的间隙由排气管送出机外，在捕集器中尾气由风机放至大气。

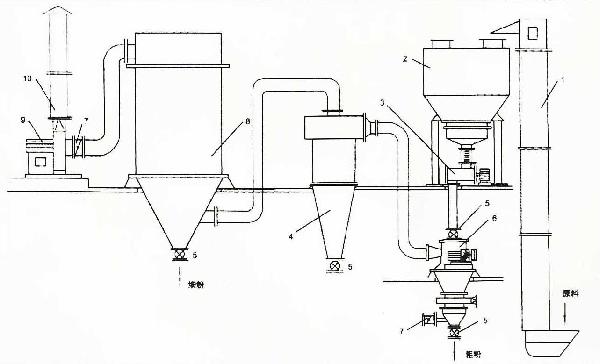

FM型分级机流程示意图：



1 斗式提升机(加料器)2 振动料仓3 螺杆加料器4 旋风分离器5 星型阀6 FM分级机

7 蝶阀8 脉冲袋式除尘器9 高压风机10 消音器

主要技术参数

		FM300	FM630	FM1000
转子直径(DIAMETER OF ROTOR)	mm	150	315	500
转子电机功率（POWER OF ROTOR MOTOR）	kw	4	11	15
生产能力（CAPACITY）	kg/h	20-200	200-1500	1000-6000
**转速（MAX.REVOLUTION）	r/min	≥8000	≥4000	≥2400
空气量(AIR VOLUME)	m3/min	12.9	42	125
主机外形尺寸(MAIN MACHINE SIZE)	mm	850×700×1120	1080.5×1200×1744	2280×1626×2808
主机重量（含电机）WEIGHT	kg	300	600	2130
风机功率（FAN POWER）	kw	11	18.5	55
D97	um	4-80	6-150	8-150
