一 产品简介:ZTS直线
振动筛运动轨迹为直线,可供选煤、选矿、建材、发电、制糖、制盐、化工等行业进行脱水、脱介、脱泥作业及中、细粒度物料的干、湿筛分。该系列筛机采用双电机自同步拖动,应用振幅可调的偏心块振动器,采用高强度螺旋栓联接框架式结构。具有结构先进、坚固耐用、噪声低、维修方便、筛分效率高等优点。ZTS直线振动筛分单层和双层;筛面有编织、条缝、聚氨酯等,一般倾角为0°(可设计为2°——7°)电动机可安装在筛机的左侧或右侧,用户无要求,按安装图制作。
二、产品型号说明:
2 Z T S 1542
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ └──────── 筛面长度(dm)
│ │ │ │ └────────── 筛面宽度(dm)
│ │ │ └───────────- 筛机
│ │ └───────────── 脱水
│ └──────────────- 直线振动
└──────────────── 双层(单层不注)
三、产品型号参数表
型号
| 筛面
| 给料 粒度 (mm)
| 处理量 (t/h)
| 频率 (Hz)
| 双振幅 (mm)
| 电动机
| 每支点动负荷(N)
| 总重量 (kg)
|
层数
| 面积 (㎡)
| 孔径 (mm)
| 型号
| 功率 (KW)
| 工作时
| 启停机时
|
ZTS1022
| 1
| 2.25
| 0.25—13
| ≤250
| 10—50
| 16
| 6—9
| Y132S—6
| 3*2
| ±818
| ±4090
| 2200
|
2ZTS1022
| 2
| 2.25
| 3—500.25—13
| ≤250
| Y132M1—6
| 4*2
| ±937
| ±4685
| 2878
|
ZTS1230
| 1
| 3.6
| 0.25—13
| ≤250
| 18—65
| 16
| 6—9
| Y132M1—6
| 4*2
| ±965
| ±4825
| 2850
|
2ZTS1230
| 2
| 3.6
| 3—500.25—13
| ≤250
| Y132M1—6
| 4*2
| ±1323
| ±6615
| 3740
|
ZTS1236
| 1
| 4.3
| 0.25—13
| ≤250
| 22—75
| 16
| 6—9
| Y132M1—6
| 4*2
| ±1023
| ±5115
| 3200
|
2ZTS1236
| 2
| 4.3
| 3—500.25—13
| ≤250
| Y132M2—6
| 5.5*2
| ±1669
| ±8345
| 4220
|
ZTS1542
| 1
| 6.3
| 0.25—13
| ≤250
| 30—90
| 16
| 6—9
| Y132M2—6
| 5.5*2
| ±1225
| ±6125
| 3800
|
2ZTS1542
| 2
| 6.3
| 3—500.25—13
| ≤250
| Y132M2—6
| 5.5*2
| ±1975
| ±9875
| 5370
|
ZTS1556
| 1
| 8.4
| 0.25—13
| ≤250
| 35—100
| 16
| 6—9
| Y132M2—6
| 5.5*2
| ±1332
| ±6660
| 5200
|
2ZTS1556
| 2
| 8.4
| 3—500.25—13
| ≤250
| Y132M2—6
| 7.5*2
| ±1669
| ±8345
| 7100
|
ZTS1842
| 1
| 7.5
| 0.25—13
| ≤250
| 45—130
| 16
| 6—9
| Y132M2—6
| 7.5*2
| ±1520
| ±7600
| 6130
|
2ZTS1842
| 2
| 7.5
| 3—500.25—13
| ≤250
| Y132M2—6
| 7.5*2
| ±1975
| ±9875
| 7650
|
ZTS1856
| 1
| 10
| 0.25—13
| ≤250
| 50—150
| 16
| 6—9
| Y132M2—6
| 7.5*2
| ±1825
| ±9125
| 6860
|
2ZTS1856
| 2
| 10
| 3—500.25—13
| ≤250
| Y160L—6
| 11*2
| ±2412
| ±12060
| 8320
|
ZTS2156
| 1
| 11
| 0.25—13
| ≤250
| 60—180
| 12.5
| 6—9
| Y160L—6
| 11*2
| ±2286
| ±11430
| 7800
|
2ZTS2156
| 2
| 11
| 3—500.25—13
| ≤250
| Y160L—6
| 11*2
| ±2567
| ±12835
| 9500
|
ZTS2165
| 1
| 13
| 0.25—13
| ≤250
| 70—200
| 12.5
| | Y160L—6
| 11*2
| ±2480
| ±12400
| 8950
|
2ZTS2165
| 2
| 13
| 3—500.25—13
| ≤250
| Y180L—6
| 15*2
| ±2754
| ±13770
| 11500
|
ZTS2561
| 1
| 15
| 0.25—13
| ≤250
| 80—230
| 12.5
| 6—10
| Y180L—6
| 15*2
| ±2800
| ±14000
| 11900
|
2ZTS2561
| 2
| 15
| 3—500.25—13
| ≤250
| Y180L—6
| 15*2
| ±2980
| ±14900
| 13700
|
ZTS2570
| 1
| 17
| 0.25—13
| ≤250
| 90—250
| 12.5
| 6—10
| Y180L—6
| 15*2
| ±2875
| ±14375
| 13100
|
2ZTS2570
| 2
| 17
| 3—500.25—13
| ≤250
| Y200L1—6
| 18.5*2
| ±3285
| ±16425
| 15000
|
四、产品结构图:

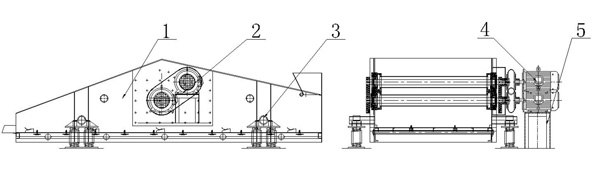

激振器式结构直线
脱水筛1——筛箱;2——振动器总成;3——弹簧支撑装置;4——电动机及传动装置;5——电动机支架振动筛结构示意图主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。4、振动电机:(使用与维修方法详见振动电机使用说明书)。5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

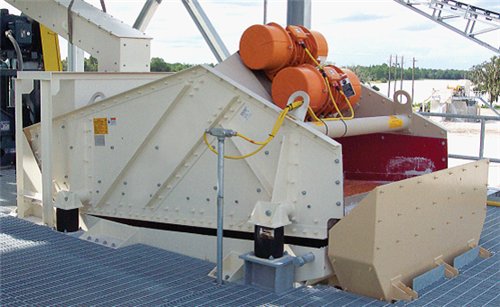

振动电机结构直线脱水筛
五、主要安装尺寸:
筛机型号
| L
| L1
| L2
| L3
| L4
| L5
| B
| B1
| B2
| B3
| B4
| B5
| H
| H1
| H2
| H3
| n
|
ZTS1024
| 2500
| 2200
| 1685
| 150
| 250
| 280
| 2117
| 1000
| 1300
| 1115
| 140
| 205
| 1500
| 810
| 450
| | 22
|
2ZTS1024
| 2500
| 2200
| 1685
| 150
| 250
| 400
| 2157
| 1000
| 1300
| 1115
| 140
| 260
| 1850
| 1200
| 340
| 760
| 22
|
ZTS1230
| 3100
| 2600
| 1620
| 330
| 250
| 400
| 2406
| 1200
| 1500
| 1303
| 140
| 260
| 1520
| 810
| 430
| | 22
|
2ZTS1230
| 3100
| 2600
| 1620
| 330
| 250
| 400
| 2406
| 1200
| 1500
| 1303
| 140
| 260
| 1825
| 1150
| 305
| 730
| 22
|
ZTS1236
| 3700
| 2800
| 1750
| 730
| 250
| 400
| 2406
| 1200
| 1500
| 1303
| 140
| 260
| 1518
| 760
| 410
| | 22
|
2ZTS1236
| 3700
| 2800
| 1750
| 730
| 320
| 480
| 2563
| 1200
| 1500
| 1303
| 160
| 300
| 1980
| 1150
| 350
| 775
| 22
|
ZTS1542
| 4300
| 3200
| 1903
| 880
| 320
| 480
| 2840
| 1500
| 1880
| 1504
| 160
| 300
| 1800
| 810
| 470
| | 22
|
2ZTS1542
| 4300
| 3200
| 1903
| 880
| 320
| 480
| 2840
| 1500
| 1880
| 1504
| 160
| 300
| 2300
| 1320
| 364
| 840
| 22
|
ZTS1556
| 5700
| 4000
| 2750
| 1000
| 320
| 480
| 2840
| 1500
| 1880
| 1504
| 160
| 300
| 1800
| 807
| 200
| | 22
|
2ZTS1556
| 5700
| 4000
| 2750
| 1000
| 320
| 520
| 2910
| 1500
| 1880
| 1504
| 180
| 350
| 2300
| 1320
| 364
| 840
| 22
|
ZTS1842
| 4300
| 3200
| 2080
| 880
| 320
| 520
| 3178
| 1800
| 2180
| 1623
| 180
| 350
| 1942
| 1035
| 200
| | 22
|
2ZTS1842
| 4300
| 3200
| 2080
| 880
| 320
| 520
| 3178
| 1800
| 2180
| 1623
| 180
| 350
| 2618
| 1052
| 200
| 532
| 22
|
ZTS1856
| 5700
| 4000
| 2502
| 1000
| 350
| 520
| 3178
| 1800
| 2180
| 1623
| 180
| 350
| 2138
| 1075
| 200
| | |
