一、概述：

ZK-3C三相可控硅调压触发器采用集成电路器件工艺制造，其技术性能稳定能力强，质量可靠。仪表面板设有“输出设定"功率调正纽（拨盘）、“自动/手动"切换按键以及“调压/调功"两种触发可控硅工作方式按键，内置6位数码功能开关，以满足用户对控制系统的需求，且体积小、重量轻，是各种类型三相电加热自动控温系的理想执行器。

二、技术指标：

1、输入信号：DC0-10mA,输入阻抗800欧姆。（根据用户需要还可提供DC4-20mA，DC1-5V等。）

2、输出信号：三相脉冲输出，每相输出正脉冲。

脉冲幅值≥4V（20负载）;

脉冲宽度≥0.2ms:

移相范围≥170;

功率调节范围0-100%线性调节.

3、配用可控硅：KP管（单向）1000A以下.

KS管（双向）500A以下.

4、电源:-380V±10%,50HZ.

5、工作环境:温度＜50℃,相对湿度＜85%.

6、重量:≤3kg.

7、消耗功率:约6W.

三、面板布置说明：

1、“%"------符号窗口显示输出量分比；

2、“输出调节"------设定输出功率；

3、“调压/调功按键"------选择触发可控硅工作方式；

4、“手动/自动"------选择手动调正或自动调正；

5、“开/关"------启、停触发可控硅。

ZK-3C三相可控硅调压触发器

四、安装与接线：

1、外形尺寸：（长*宽*深）160*80*130

安装面板开孔尺寸：152*76

2、接线端如图所示：

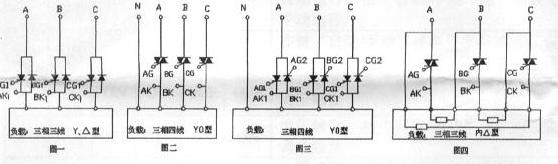

3、与四种典型控制电路连接，使用接线图（仅供参考）



说明：1.ZK-3C接线无相序要求；

2.订货时，请说明控制电路形式。

五、仪表的使用方式：

1、ZK-3C接线相序要求，共有三组线，使用中请区别清楚，严格按图接线，

要求将所有的线紧靠可控硅引出到仪表。

2、查各接线端子接线无误，可接通电源，此时“%"窗口亮，调压指示灯亮

（或调功指示灯亮）

3、将“输出调节"拨盘左旋到始点。

4、按“手动/自动"选择输出方式按键，按一次手动输出指示灯亮，按第二次自动输出指示灯亮。

5、轻按“调压/调功"选择触发可控硅工作方式按键，可改变可控硅工作方式（出厂时ZK-3C设定在调

压触发状态或根椐用户要求设定工作状态）。

6、调正“输出调节"拨盘，同时观察“%"显示窗口，调整至你需要的输出功率，仪表同时进入触发可

控硅工作状态。

7、仪表设定在“调压"触发可控硅工作方式时，输出为调压方式（移相型）。

8、轻按“关"键，仪表停止工作。

9、仪表具有断电自动关机功能。

10、仪表内置6位数码功能开关：

仪表机芯与外壳采用插接方式设计，开关的位置在显示板背后，用户可根据现场运行要求，抽出仪表机芯，对照功能表进行设置。
