HVPF立式全自动压滤机
来源：湖州核通机械有限公司
访问：1778
简介： 1、立式压滤机设备简介及特点：HVPF立式全自动压滤机是一种高效、节能、自动化程度高的固液分离设备。广泛应用在矿山、冶金、化
产品详细
1、立式压滤机设备简介及特点： HVPF立式全自动压滤机是一种高效、节能、自动化程度高的固液分离设备。广泛应用在矿山、冶金、化工、医药、食品等行业。各设备利用泵的压力、物料的重力以及气压或水压的作用，在滤布两侧形成压差，从而实现高效固液分离。 立式压滤机特点： 1) 滤板层叠式结构,采用导向装置,运行平稳； 2) 过滤，挤压，洗涤，干燥，卸料，滤布再生整个运行过程可连续自动完成； 3) 对各种粘细物料及要求滤饼含湿低的场合效果尤为显著； 4) 动力机构采用液压控制，设备运行可靠； 5) 采用PLC+触摸屏+自动阀门控制，具有操作灵活，简便等特点。降低了生产成本和劳动

强度； 6) 结构紧凑，占地面积小，使用压力大，工作效率高；

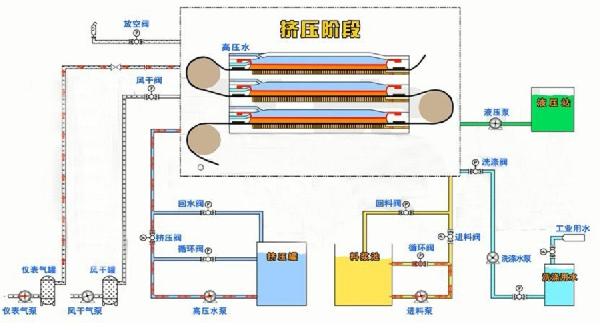

立式压滤机工艺图：

HVPF立式全自动压滤机

2、立式压滤机功能描述： 目前已广泛应用于矿山精矿及尾矿脱水，冶炼、化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。

3、立式压滤机工作原理：

1)过滤阶段：当过滤板框关闭后，料浆经过料浆管被泵入滤腔。滤液透过滤布进入滤液腔，再经滤液软管到达滤液总管后排出；同时，滤腔内形成滤饼。

2）挤压阶段：高压水通过高压水软管进入隔膜上腔，使隔膜向滤饼挤压，从而将滤饼中的液体挤出。

3）洗涤阶段：洗涤液经过料浆管被泵送到过滤腔；再穿过滤饼和滤布后流入排放管。

4)空气干燥：通过滤饼的气流携带水气，最大限度降低滤饼水份，同时排空滤液腔。

5)滤饼排放：当干燥过程完成后，组件打开，驱动机构带动滤布运行，滤饼随布从两边卸出。

4、设计选型指南：

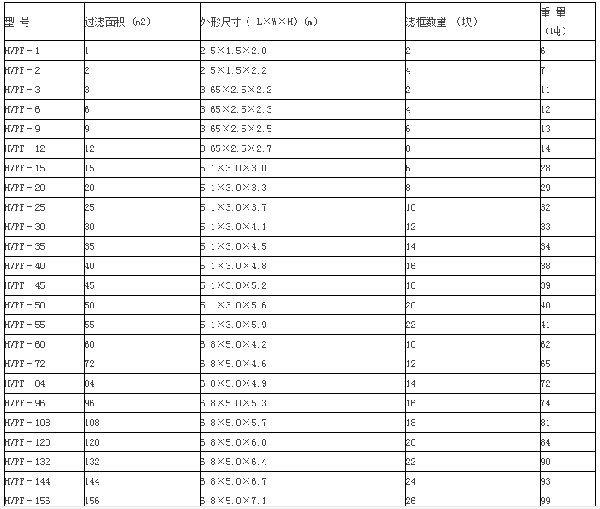

HVPF立式压滤机外型尺寸图及技术参数

HVPF立式压滤机外型尺寸图及技术参数


5、供货范围及现场安装要求： 由主机；液压站；水站；气水混合恒压反冲洗系统；控制系统等组成。 1) 本机必须安装在坚固的平整的钢筋混凝土上，或坚实的钢架基础上。基础大小及有关尺寸参照安装示意图以及基础图。地基深由用户根据实际情况自行确定。主机应由专业人员起吊，应防止撞击、划伤主机上设备。安装时应用水平仪在轴上校正主机水平并紧固同时安装其它设备。 2) 本机供气: 微粒小于5微米，压力 0.5-0.6MPa，气量：参考装配图说明。 3) 水: 最大固体含 5ppm，固体微粒小于50um，压力在3.5-6bar供量为参考装配图说明。 4) 供应电力：3 相／380V±5%，单相／220V±5%，50Hz。 5) 工作环境: 本机使用工作环境为 5～45℃，不能冰冻。

6、应用及案例 目前已广泛应用于各种矿山精矿及尾矿脱水；冶炼、化工行业氧化物、电解液、炉渣的脱水及环保污水污泥废酸处理等。
0
0
0
0
0

标签：HVPF立式全自动压滤机,加压过滤机,全自动压滤机,立式压滤机
