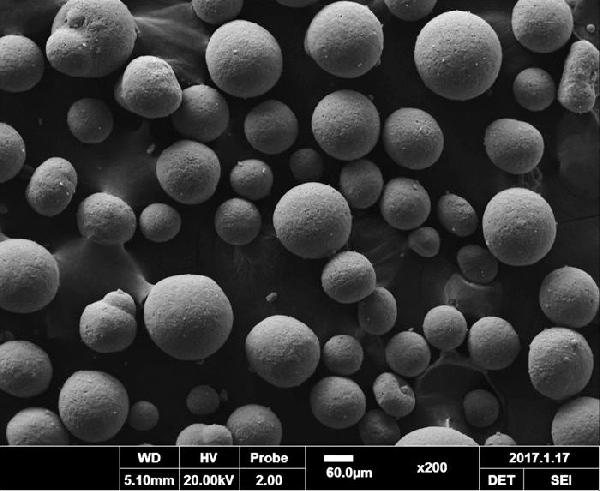

树脂原料净化用活性氧化铝我公司采用快脱法生产活性氧化铝铝球工艺的基础上，采取提高ρ-氧化铝的焙烧温度、改进焙烧条件、成型时加入助剂、强化生球水化条件等方式，使活铝球比表面指标由原230m2/g提高到300m2/g；通过加入扩孔剂和改进水化方式,活铝球的孔容指标由0.42mL/g提高至0.45mL/g以上。通过改进工艺生产出来的 树脂原料净化用活性氧化铝球以高比表面积、大孔容、高强度、强吸附力等特点在生产线性低密度聚乙烯树脂的流程中起到吸附杂质，防止丁烯原料异构化，提高产品质量等作用，其产品指标也可根据用户的要求适当进行调整。

指标名称	AL2O3	SiO2	Fe2O3	助剂	灼烧减量	松装密度	比表面积	孔容	破碎强度
单位	％	％	％	％	％	g/ml	㎡/g	ml/g	N/颗
技术要求	≥ 92	≤0.10	≤0.04	1.5-2.5	6-9	≤0.70	≥260	≥0.40	≥45 1.5-2.8mm
