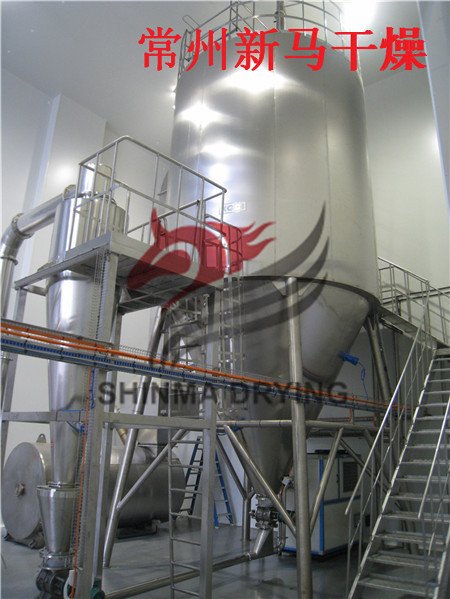

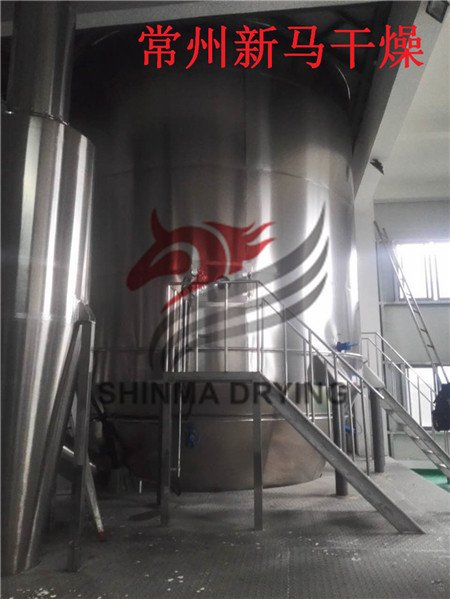

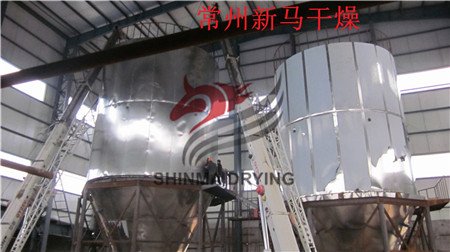

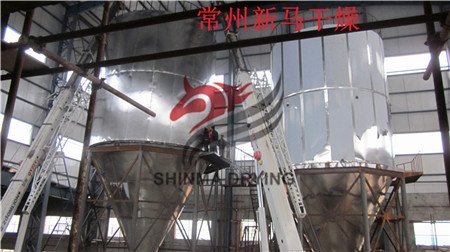

常州新马干燥LPG-3500型腐植酸钠喷雾干燥机组系统描述

初选型：LPG-3500型喷雾干燥机组

空气过滤系统：初、中空气过滤器，压差显示

加热系统：直燃燃煤热风炉

介质循环系统：送风机、引风机开式循环

细粉捕集系统：塔底+旋风分离器+水沫除尘器

供料系统：螺杆泵可调式自动供料

控制系统：人机界面+PLC程序控制

常州新马干燥LPG-3500型腐植酸钠喷雾干燥机组工作原理

空气通过过滤器和加热装置后，进入干燥室顶部的热风分配器，通过热风分配器的热空气呈螺旋状均匀地进入干燥室，同时料液由进料泵输送到装在干燥室顶部的离心雾化器。料液被分散成极小的雾状液滴，使料液和热空气接触的表面积大大增加。水份在极短的时间内迅速蒸发被干燥为粉状或颗粒制品，小液滴和热风并流下沉，从塔底通过两级旋风分离器捕集，废气由引风机排放至外界。

常州新马干燥LPG-3500型腐植酸钠喷雾干燥机组技术参数表

水分蒸发量 （净水蒸发）	2700Kg/h	塔径/塔高	7．8M/16M
操作温度	进温～350℃/出温～70℃	雾化器 LPG-3500	转速12000rpm 盘径210mm
装机功率	传动133KW	燃煤耗量	～450Kg/h
耗热量	～213×104Kcal	水耗量	1000kg/次（清洗时用）

干燥系统形式	开式循环系统	供料方式	螺杆泵稳定送料
热风接触方式	并流方式	热源方式	直燃燃煤热风炉
产品捕集方式	塔底+旋风+水沫除尘	雾化方式	离心式雾化
控制方式	人机界面+PLC程序控制
