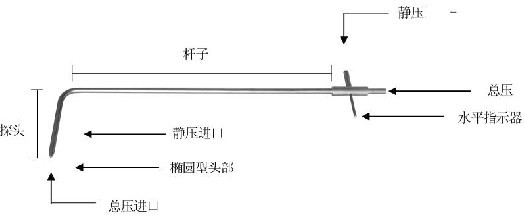

一、概述 皮托管配合充液式压力计或差压式变送器可以测量管道中流体产生的动压或风速压力，这样就可以确定风速m/s或流量m3/h。 应用在暖通空调、加热、通风、真空吸尘器以及其他许多的工业领域。二、性能指标 类 型：头部椭圆型曲线NPL 系 数：1.0015 精度优于0.5%F.S，在液体洁面上轴线12°范围内 材 质：304不锈钢. 工作温度：650℃（长期），800℃（间隔测量) 注意：风速和风量测量的精度优于2%F.S三、工作原理 安装毕托管时，请选择合适的位置并与管道垂直。毕托管的椭圆头部应面对平行气流方向，该感压孔为总压联接到压力计的正端，静压联接到压力计的负端。 压力计指示的动态压力通常称为动压，动压为总压减去静压，即Pd=Pt-Ps



动压以mmH2O或Pa为单位的伯努利计算风速（m/s） V（m/s）= 1，291 Pd （Pa） 或 V（m/s）= K 2Pd /ρ 式中： V--------风速（m/s） K--------皮托管系数 P--------通过皮托管测得的动压（Pa） P--------流体密度（Kg/m） 多点测量风速，求得风速平均值后，即可计算风量。 Q=3600×V×F 式中： Q------风量（m/h） V------平均风速（m/s） F------管道截面积（m） 温度修正的计算公式为： V（m/s）= 574.20（546.3+2Θ）× Pd （Pa） 2PO 注：PO=大气压（Pa（101325Pa） Θ=温度（℃）

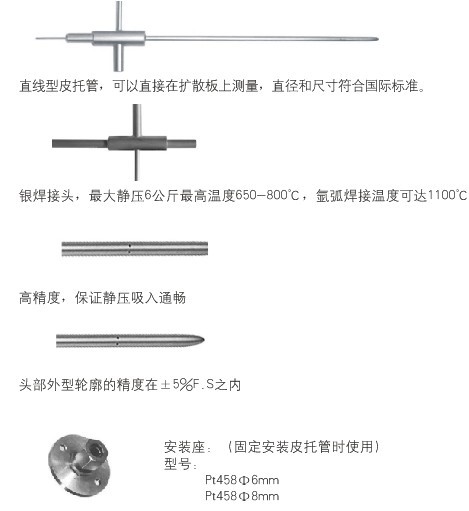

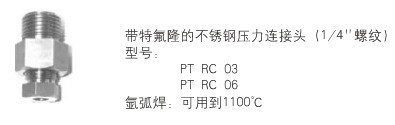

四、规格
