球磨机的构造与格子型球磨机基本相同，我们从外观上很难将二者进行区分。不同之处在于，溢流型球磨机在排料端没有排料格子，而是在中空轴颈衬套的内表面装有反螺旋叶片，当磨矿介质和大块的物料溢出时，反螺旋叶片会阻挡，并将其返回到磨机内部。

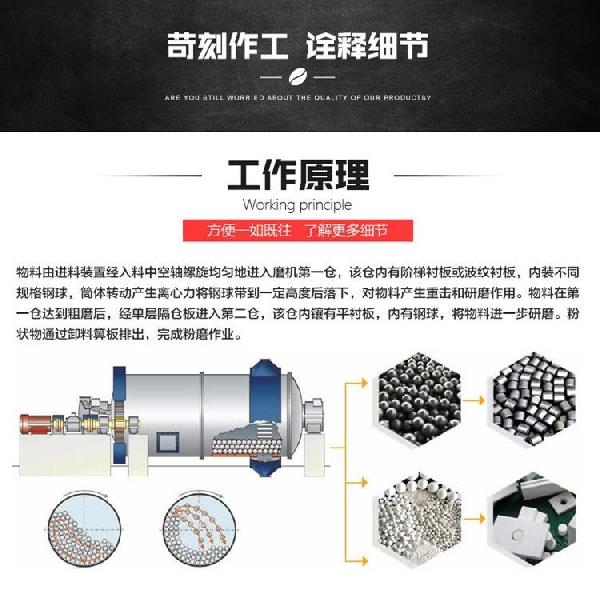

产品原理：球磨机主要部件是一个直径较小而长度较大的筒体，由滚动轴承支承，通过传动机械使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断给入物料，其压力促使筒内物料由给料端向排料端移动，矿浆高出排矿端中空轴的下边缘而自流溢出。中空轴带有反螺旋叶片，可将溢流的钢球及粗矿块返回磨机内。



球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有衬板，具有良好的磨性。
