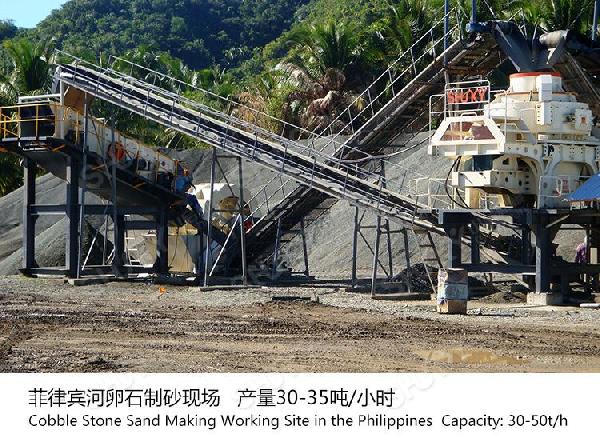

产品介绍

冲击式破碎机（又称VSI系列新型制砂机）是我公司研制的新一代制砂机。长年的技术积淀，现代化的加工设备精工制作保证了冲击式破碎机地位。VSI系列立轴冲击式破碎机是新一代新型制砂专用设备，也是目前的制砂设备。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供砂石骨料。



性能优势

1、处理量大、产量高—与同等功率下的传统设备相比，产量提高30%，而且运行稳定；2、易损件消耗低—破碎腔物料撞击角度设计，与耐磨件的摩擦少，比传统设备运行费用低30%，直接减少了设备的使用成本；3、产品粒形优异—产品呈立方体，粒形好、级配合理、细度模数可调；特别适合人工制砂和石料整形，实践证明比其他传统设备制砂、整形效率提高30%；4、液压装置、易于维护—液压开盖装置，使破碎腔内部件检修拆换方便快捷，缩短了停机时间，省时省力；5、自动检查、很可靠—设置过振动显示与报警装置，如果设备发生不良运转，可发出警告，使设备停止工作，达到保护机器的目的；6、稀油润滑、自动保养—稀油润滑站，双油泵互补保证供油，无油流、无油压时自动停机；油液冷却及加热装置确保轴承润滑始终处于状态。从而彻底解决轴承发热等问题，使主轴轴承保持恒温，延长维护周期和使用时间；7、安装简便、易于使用—设备重量轻、安装方式多样，可移动式安装；安装、维修和保养简单，使用方便；一旦明确具体的用途，VSI制沙机只需进行细微调整，便可发挥其优越的性能；8、一机多用、应用灵活—本身自带的进料破碎结构，拥有多种破碎腔型，可很方便的实现“石打石”和“石打铁”的转换，从而解决了一机多用的难题。如果要改变VSI破碎机的应用，无需做大的调整，既可适应用户的不同需求:人工制砂、碎石整形、磨蚀物料等；9、品质保证—新技术工艺，铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用，极大的提高了设备的内在质量和外观品质。核心零部件均选用（轴承采用高精度等级的TIMKEN滚动轴承），确保系统低故障率；10、注重环保—制砂设备工作噪音小、无污染。空气自循环系统，大大减少了外排风量，减少粉尘，利于环保。此外VSI制沙机预留并适合安装多种规格的除尘设备。

技术参数

型号			VSI-7611	VSI-8518	VSI-9526	VSI-1140	VSI-1145
处理能力（t/h）		瀑落与中心进料	120-180	200-260	300-380	450-520	500-640
		全中心进料	60-90	100-130	150-190	225-260	250-360
进料边长（mm）		软料	<30	<35	<40	<40	<40
		硬料	<25	<30	<35	<35	<35
转速（r/min）			1700-1890	1520-1690	1360-1510	1180-1310	1100-1310
双电动机功率（kw）			110-150	180-220	264-320	400-440	400-440
外形尺寸（mm）			3850×2136×2360	4564×2400×2661	5020×2535×3050	5034×2760×3170	5100×2790×3320
电源			380V 50Hz
液压润滑站	电动机功率（kw）		2×0.31
	安全保护		双油泵互补保证供油；无油流、无油液压自动停机；水冷降温；冬季电机加热启动
	外形尺寸（mm）		820×520×1270
	油箱加热器功率（kw）		2

工作原理

VSI制砂机运用选择性破碎和解理破碎原理，直接对物料施加足够动能，并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂，粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。物料落入进料斗，经中间进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次或者多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。中间进料伴随环形瀑落进料：物料落入进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，首先同由分料器四周自由落体的另一部分物料冲击来破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内收到两次或者多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

内部结构

VSI系列制砂机设备主要由液压开盖装置、进料斗、分料器、涡动破碎腔、叶轮体、主轴总成、底座、稀料润滑保养装置、振动显示与报警装置、传动装置及电机等部分组成。与传统的PCL冲击式制砂机设备相比，该机破碎腔设计更加合理。秉承了冲击式制砂机的创新性破碎理念，运用选择性破碎和解理破碎原理，直接对物料施加足够动能，并通过冲击将动能转换成克服物料所需的破碎能而破碎。
