LDZ系列矿用锚杆拉力计，LDZ-300锚索锚杆拉力计，LDZ-200锚杆拉力计

一、产品介绍

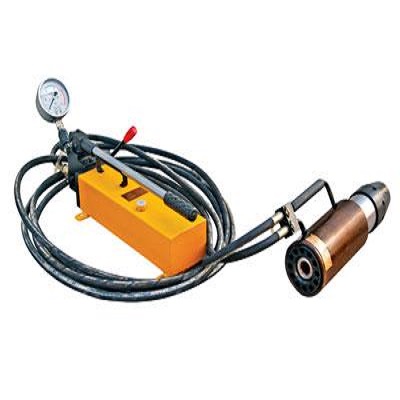

LDZ系列矿用锚杆拉力计主要由空心千斤顶和手压油泵两大部分组成，采用快速接头高压胶管连接两部分形成整体，其中空心千斤顶主要由缸体、活塞以及零件拉杆和螺母组成；手压油泵主要由泵体、柱塞、压杆、压力表和储油筒等部件组成。

二、矿用锚杆拉力计特点

三、矿用锚杆拉力计是由手压泵和拉力缸两部分组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用煤炭、国防、隧道及交通运输等多种坑道作业。手压泵还可以作为千斤顶使用。

三、矿用锚杆拉力计主要技术参数：

空心千斤顶：

大拉力：300KN（30T） 额定压力：60MPa

活塞行程：80mm 活塞面积：50.24cm2

重 量：13Kg（套件） 外形尺寸：235mm×100mm

手压油泵：

额定压力：60Mpa（30T时） 排油量：1.25mL/次

手压力：0.5KN（30T时） 重 量：9Kg（满油）

四、矿用锚杆拉力计维护与保养：

1.工作液为20#机械油或20#液压油，严禁使用酒精、甘油、麻油、刹车油、普通发动机油等代替工作液。

2.工作时不准超过57Mpa额定高工作压力，为提高压力表的使用寿命和用于实际中需要，一般打压不超过40-50Mpa。

3.要注意保护好接头，不要碰坏以免影响密封和工作。

4.高压胶管每年做一次打压试验，防止老化发生意外。

五、成套设备包括：

1.锚杆拉力计手压泵一台。

2.锚杆拉力计千斤顶一台。

3.高压胶管、压力表、支承套、锚杆接头各一件。

4.产品说明书、产品合格证各一份。

LDZ100/200/300矿用锚杆拉力计—

六、产品用途：

煤矿用锚杆拉力计是用于检测、评判锚喷支护工程中锚杆的强度、锚固力、锚固质量的专用机具。

锚杆拉力计产品是测定锚杆锚固力的一种检测工具， 具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业；手压泵还可以单独作为输送小流量高压油的动力源，拉力缸还可以作为千斤顶使用。

LDZ锚杆拉力计根据拉力又分为：10T锚杆拉力计，20T锚杆拉力计，30T锚杆拉力计锚杆拉力计
