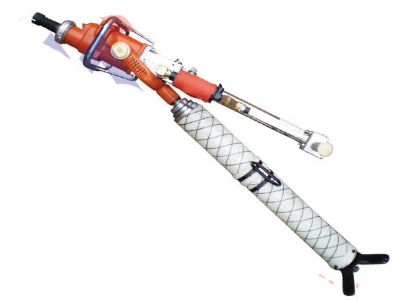

7655型气腿式凿岩机

7655型气腿式凿岩机是一种高效率的凿岩机械。它广泛用于岩巷掘进及各种凿岩作业中钻凿爆炸孔，是矿山、铁路、交通、水利建设等石方工程中的重要机具。

本机运用范围较广，最适用在中硬或坚固（f=8~18）岩石上钻凿水平或歪斜水平或歪斜方向的炮孔，钻孔深度可达5米。

本机既可以依据巷道断面巨细与FT160A型短气腿或FT160B型长气腿配套运用，也可装在钻车或钻架上作业,为确保杰出的光滑，本机配有FY200A型注油器。 布局特色：本机配气方式选用碗状配气阀，布局合理，发动灵敏。并具有重量轻、凿岩速度快、耗气量低、振荡小，操作便利、故障率低、零件寿命长、经济效益好等长处。

项目	参数
主机重量	24 kg
全长	628MM
使用气压	0.63 MPa
气缸直径	76 mm
活塞结构行程	60 mm
凿岩冲击频率	≥36 Hz
冲击能	≥65 J
凿岩耗气量	≤80 L/s
空转转速	≥300 r/mim
嗓声	≤112 dB（A）
使用气压	0.2-0.3 MPa
输气胶管内径	25 mm
输水教管内径	13 mm
钻孔直径	34～42 mm
最大钻孔深度	5 m
钎尾规格	B22×108 mm
FY200A型注油器
重量	1.2 kg
贮油量	0.2 L
气腿	FT160A型FT160B型
重量	17公斤16公斤
气腿长度
最大	3006毫米2526毫米
最小	1668毫米1428毫米
推进长度	1338毫米1098毫米
