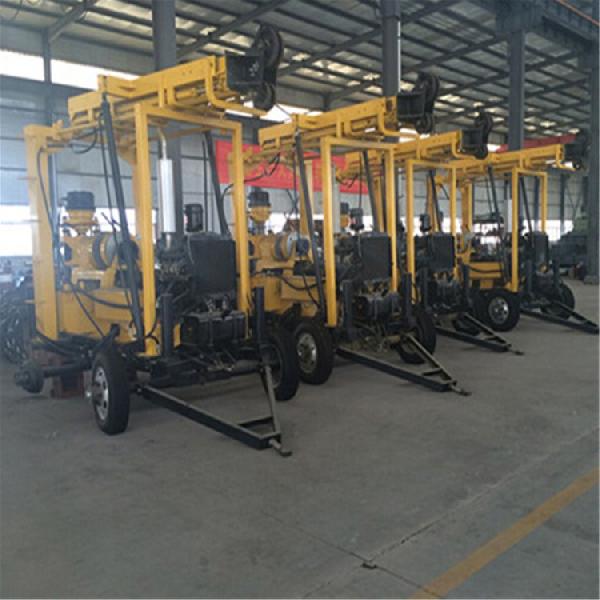

★XYX-130/180/200型钻机在普通钻机基础上增加三轮式支撑，移动方便。

适用范围：

1、本钻机适用于水井钻探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。

2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。

3、可钻2-9级的沙质粘土及岩层等。

主要特点：

1、具有油压自动进给机构，提高钻进效率，减轻工人劳动强度。

2、采用球卡夹持机构代替卡盘，可实行不停机倒杆，操作方便，安全可靠。

3、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击

4、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件

5、本机采用国家专利技术的锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点

整机参数

钻孔深度	130m
最大开孔直径	75-220mm
终孔直径	75mm
主动钻杆	53/59*4200mm
钻杆直径	50mm
钻孔倾角	90°～75°
配套动力柴油机	13.2/2200kW/r/min
结构重量/尺寸	920kg/2400*950*1400
立轴参数
立轴转速	142 285 570r/min
立轴行程	450mm
卷扬机参数
单绳提升力	9.6kN
单绳提升速度	0.41 0.82 1.64m/s
卷筒直径	140mm
钢丝绳直径	9.3mm
钢丝绳容量	27m
钻塔参数
额定负荷	2t
有效高度	6m
塔腿规格	73mm
泥浆泵参数
型号	BW95
流量	95L/min
最大压力	1.2Mpa
往复次数	93次/min
吸水管直径	51mm*4.5m
出水高压管直径	32mm*6m

XYX-200四轮行走水井钻机

主要特点：

1 该钻机装有轮式行走机构及液压油缸支柱，整机搬迁方便，便于钻机的水平调整

2 具有油压给进机构，提高钻进效率

3 钻机配有上球卡式夹持机构代替卡盘，可实行不停机倒杆，工作效率高，操作方便安全可靠

4 配有孔底压力表指示压力，便于掌握孔内情况

5 起、落塔为液压操作，方便可靠

6 柴油机采用电启动，减轻工人劳动强度

7 可选钻机型号有XYX-200/XYX-180/XYX-130四轮行走钻机。

适应范围
地质普查勘探，道路及高层建筑物基础勘探，以及各种混凝土结构检查孔，江河堤坝，路基灌浆孔钻孔和直接灌浆，民用水井及地温中央空调等。

	钻孔深度	200m
	最大开孔直径	75-300mm
	终孔直径	75mm
	主动钻杆	53/59*4200mm
	钻杆直径	50、60mm
	钻孔倾角	90°～75°
	配套动力柴油机	15/2200kW/r/min
	结构重量/尺寸	1150kg/2700*950*1770
	立轴参数：
	立轴转速	64、128、287、557r/min
	立轴行程	450mm
	卷扬机参数：
	单绳提升力	24kN
	单绳提升速度	0.12、0.22、0.49、0.95m/s
	卷筒直径	140mm
	钢丝绳直径 钢丝绳容量	13mm 35m
钻塔参数：
额定负荷		5t
有效高度		6m
塔腿规格		89mm
泥浆泵参数：
型号		BW145
流量		145L/min
最大压力		2Mpa
往复次数		93次/min
吸水管直径		51mm*4.5m
出水高压管直径		32mm*6m
