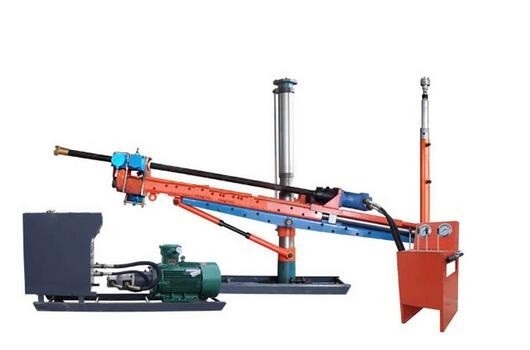

KD-150型钻机是一种具有油压给进的坑道钻机。本钻机适用于金属矿、非金属矿、煤矿的勘探以及水电站廊道内的灌浆、排水、观测孔的钻进。

钻机特点：

1、具有油压自动给进机构，提高钻进效率，减轻工人劳动强度。

2、体积小、重量轻。

3、采用双柱支撑，施工时占用场地面积小，结构紧凑。

4、钻机、水泵分别传动，便于施工场地的布置。

5、重量轻、分解性强、便于搬迁、安装。

技术参数

钻机

钻进深度： 150m

开孔直径： 91mm

终孔直径： 59mm

钻杆直径： 42mm

钻孔倾角： 0°-360°

钻机外廓尺寸（长×宽×高）： 1405×800×2105（mm）

水泵外廓尺寸（长×宽×高）： 1100×480×850（mm）

回转器

立轴内径： 52mm

立轴转速（三档）： 140、295、470、790、1010r/min

立轴行程（KD100-4）： 450mm

立轴空载向上最大移动速度： 0.05m/s

立轴空载向下最大移动速度： 0.067m/s

立轴最大给进压力： 15KN

立轴最大起重力： 25KN

卷扬机

最大提升能力（单绳）： 11KN

卷筒圆周线速度（二层）： 0.255、0.51、1.02m/s

卷筒直径： 145mm

钢丝绳直径： 9.3mm

钢丝绳容量： 27m

主机电动机

型号： Y160M-4

额定功率： 11KW

额定转速： 1460r/min

若有防要求，需采用防型电动机（订货时需说明）

水泵

最大排量： 77L/min

最大工作压力： 1Mpa

额定工作压力： 0.7Mpa

泥浆泵电动机

型号： Y100L2-4

额定功率： 3KW

额定转速： 1430r/min

若有防要求，需采用防型电动机（订货时需说明）

油泵

类型： 齿轮泵

型号： YBC-12/80

额定压力 ： 8Mpa

流量： 8ml/r

额定转速： 1440r/min
