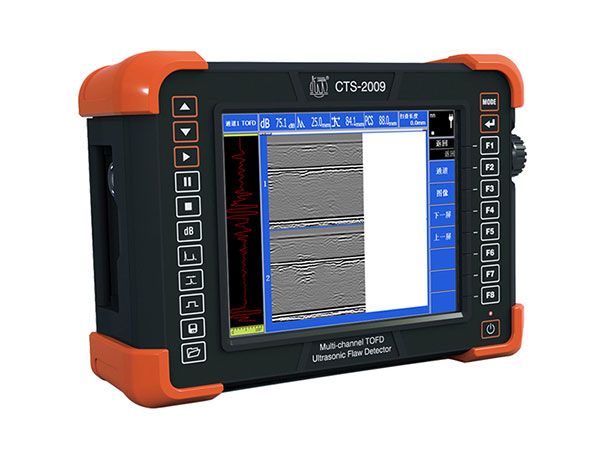

2009多通道TOFD超声波检测仪兼容欧盟EN12668-1:2010标准，国内NB/T47013.10,DL/T330，GB/T 23902标准，能够一次性扫查覆盖200mm厚度焊缝，具备还原缺陷特征功能的合成孔径聚焦(SAFT)技术，采用工业级TFT显示屏，具有全WVGA分辨率(800×600)，完全胜任在室外和阳光直射的环境下工作，支持全触控操作，提高检测效率。检测仪一次性通过中国特种设备检测研究院的检测并获得B级证书，在类似等效输入噪声、净增益等14个TOFD检测关键指标中达到A类性能指标要求。
功能特点:
“3+4+1”多通道设计：3个TOFD通道可一次覆盖200mm厚度的焊缝检测，传统射线检测的理想替代方案;4个常规通道可对焊缝的表面盲区和底面盲区全覆盖检测，3个TOFD通道和4个PE通道的探头线由同一根电缆线引出;1个单通道作为单通道的TOFD检测及常规超声检测复核。
方波激励，超保真低噪声前置放大技术，缺陷识别更清晰;配合本公司前置放大器CTS-8682，信噪比提高10dB左右。
独特的通道间噪声抑制技术，解决国内仪器多通道间串扰问题。
满足国内TOFD标准NB/T47013.10、DL/T330、GB/T 23902，兼容EN12668-1标准。
8.4寸工业级TFT显示屏(800×600)，全触控操作，提高您的检测效率。
高达400MHz的A/D采样频率，高采样深度。
一次性TOFD扫描长度达40m。
A扫描、B扫描、TOFD扫描等多种探伤功能。
丰富的数据接口，双USB接口，LAN网络接口，HDMI高清数字接口。
多种扫查器可选，为用户定制专用扫查器,标配扫查器为SCQtofd-3。
采用专用航空级定制数据电缆线，信号传输损耗小，柔韧性能特佳。
集成多种标定功能：根据直通波和底波的深度校准，根据直通波的零刻度校准，根据底波的厚刻度线校准;满足各种条件下的图像标定。
集成多种图像处理功能：合成孔径聚焦(SAFT)技术、拉直、差分、对比度、放大等。
集成多种缺陷标记功能：矩形模式、长度模式、高度模式、自由模式，满足各类缺陷的标记。
扫查图像可以直接复制到粘贴板，在报告中直接粘贴;扫查图像可另存为图片，图片的格式可选BMP/JPEG/TIFF/PNG/GIF;检测参数及缺陷信息易于查看，内嵌检测报告模板，检测报告模板可为用户定制。
内嵌曲面工件扫查的工艺参数计算工具，平板工件的多通道工艺参数计算工具，为用户提供检测工艺设计作参考。
离线分析软件同时兼容CTS-1008plus及CTS-2009两款仪器。
存储容量达16G(可外接扩展到32G)，存储长度可达5000m以上(最高扫查精度);全天候探伤数据记录。
便携式设计，重量仅3.0kg(含电池)，便于携带。
大容量锂电池，可连续工作6小时，配备两块电池可满足一天的工作量。
