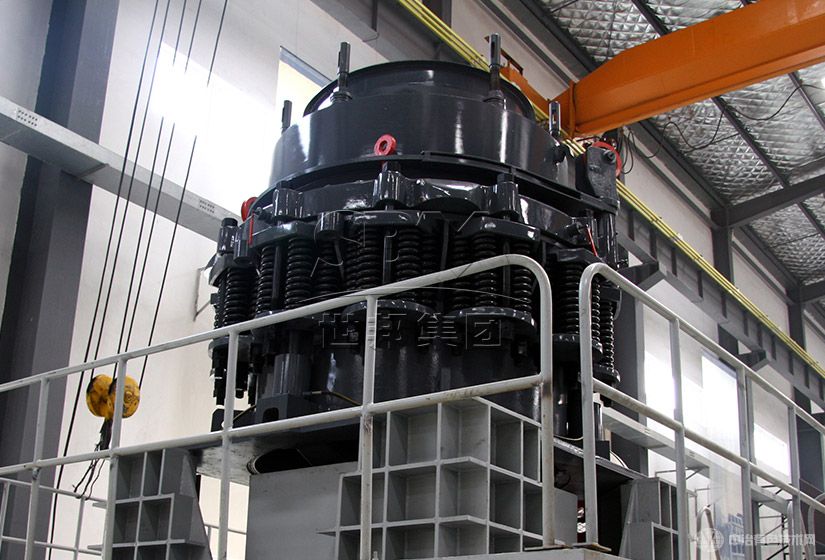

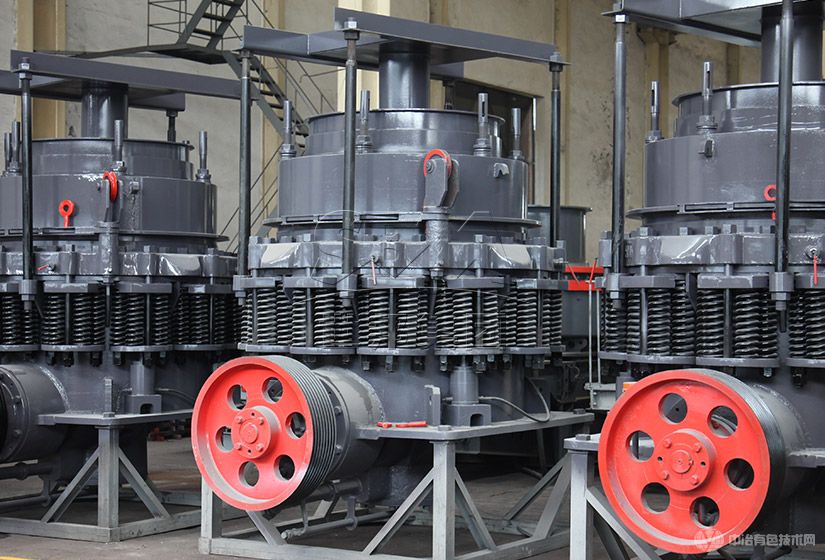

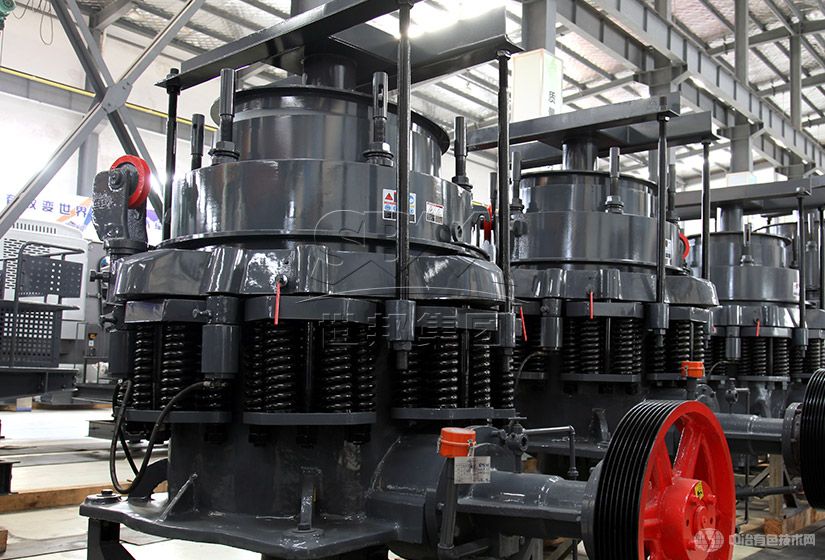

弹簧圆锥破碎机之所以成为国内外应用广泛的圆锥式破碎机，得益于其在工况环境下工作的可靠性，而CS弹簧圆锥破极大程度上保留经典结构，设备可靠性得到更大程度保证。
CS系列高效弹簧圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，主轴在偏心轴套的迫动下做旋转摆动，使得破碎壁时而靠近时而远离轧臼壁，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。
| 型号 | 动锥直径mm(inch) | 腔型 | 闭口边 | 开口边 | 出料口可调整尺寸(mm) | 传动轴转速(r/min) | 功率 (kW) | 产量 (t/h) | 外型尺寸 (mm) |
| 给矿口尺寸(mm) | |||||||||
| CS75B | 900 (3′) | 细型 | 83 | 102 | 9-22 | 580 | 75 | 45-91 | 2821×1880 ×2164 |
| 粗型 | 159 | 175 | 13-38 | 59-163 | |||||
| CS75D | 900 (3′) | 细型 | 13 | 41 | 3-13 | 580 | 75 | 27-90 | 2821×1880 ×2410 |
| 中型 | 33 | 60 | 3-16 | 27-100 | |||||
| 粗型 | 51 | 76 | 6-19 | 65-140 | |||||
| CS160B | 1295 (4 1/4′) | 细型 | 109 | 137 | 13-31 | 485 | 185 | 109-181 | 2800×2342 ×2668 |
| 中型 | 188 | 210 | 16-31 | 132-253 | |||||
| 粗型 | 216 | 241 | 19-51 | 172-349 | |||||
| CS160D | 1295 (4 1/4′) | 细型 | 29 | 64 | 3-16 | 485 | 160 | 36-163 | 2800×2342 ×2668 |
| 中型 | 54 | 89 | 6-16 | 82-163 | |||||
| 粗型 | 70 | 105 | 10-25 | 109-227 | |||||
| CS240B | 1650 (5 1/2′) | 细型 | 188 | 209 | 16-38 | 485 | 240 | 181-327 | 3911×2870 ×3771 |
| 中型 | 213 | 241 | 22-51 | 258-417 | |||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | |||||
| CS240D | 1650 (5 1/2′) | 细型 | 35 | 70 | 5-13 | 485 | 240 | 90-209 | 3917×2870 ×3771 |
| 中型 | 54 | 89 | 6-19 | 136-281 | |||||
| 粗型 | 98 | 133 | 10-25 | 190-336 | |||||
| CS400B | 2134 (7′) | 细型 | 253 | 278 | 19-38 | 435 | 400 | 381-726 | 5200×4300 ×4700 |
| 中型 | 303 | 334 | 25-51 | 608-998 | |||||
| 粗型 | 334 | 369 | 31-64 | 870-1400 | |||||
| CS400D | 2134 (7′) | 细型 | 51 | 105 | 5-16 | 435 | 400 | 190-408 | 5200×4300 ×4700 |
| 中型 | 95 | 133 | 10-19 | 354-508 | |||||
| 粗型 | 127 | 178 | 13-25 | 454-599 | |||||
