ZDY-660矿用全液压坑道钻机产品简介

ZDY-660矿用全液压坑道钻机适用于岩石坚固性系数f≤1.5的松软煤层、巷道或钻场面大于7m2、高度大于2.8m的煤矿井下钻进松软顺煤层瓦斯抽（排）放孔。是在煤矿井下钻进松软顺煤层瓦斯抽（排）放的理想设备，解决塌孔、卡钻、夹钻等造成的非正常钻进、成孔率低等问题。

ZDY-660矿用全液压坑道钻机主要用于煤矿井下瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔的钻进。特别适用于煤矿井下±30°的进水平钻孔并允许±90°全方位适用。

ZDY-660矿用全液压坑道钻机型号意义

型号示例：ZDY-660型煤矿用液压坑道钻机：

Z表示钻机；

D表示动力头式 ；

Y表示由液压驱动；

660表示最 大输出转矩为660N·m。

ZDY-660矿用全液压坑道钻机主要技术特点

1、动力头全液压组合式钻机，分体式结构，方便井下运输、移位、安装。

2、钻机由液压泵站、动力头、机架、操纵台、立柱支承等部件组成，工作时用高压油管联结，远离孔口操作，安全。

3、液压系统设计成熟、简单、可靠、容易掌握，发生故障时便于分析解决。

4、双立柱或四立柱支承，一次锚固可钻多孔，重量轻，效率高，适用性强。

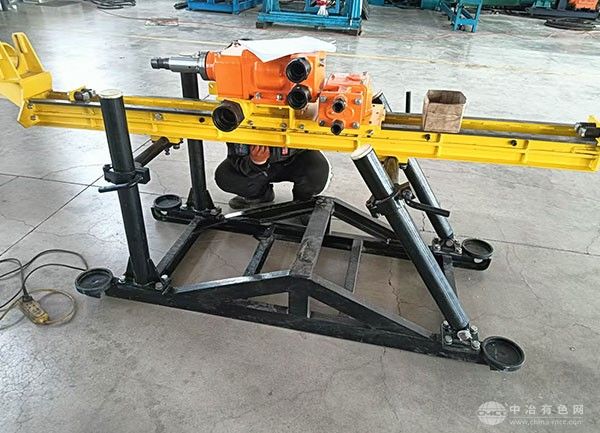

ZDY-660矿用全液压坑道钻机结构特征 ZDY-660矿用全液压坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接，接头全部采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。
