LFEF型玻纤袋式除尘器是为水泥立窑和烘干机废气除尘的产品。该除尘器采用微机控制，分室反吹，定时、定阻力清灰，温度检测显示等措施。该设备可不停机分室换袋，操作简单， ，运行费用低，可解决立窑、烘干机废气除尘的问题。

LFEF型玻纤袋式除尘器由含尘气体入口至净化烟气出口，本体结构由进气管路、进气室、袋室、灰斗、排灰阀、出口管道及反吹风系统和清灰控制系统所组成。

LFEF型玻纤袋式除尘器本体为全钢结构，并设计有防热膨胀机构措施，外壳采用LBY型轻质岩棉板双层保温，外表用#=0.5镀锌板防护，并采用抽拉铆钉新工艺安装，花板用冷冲压压延滚压成型工艺，即增加强度又设备质量。

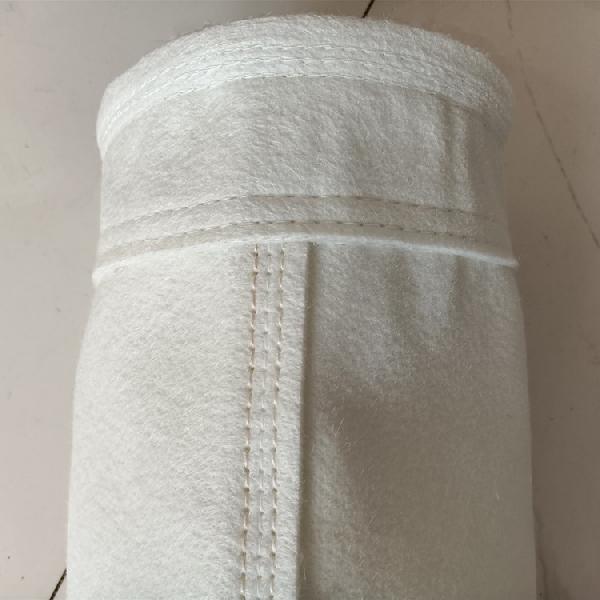

除尘器采用的是经RH配方处理的玻纤袋,其抗折性、、强度及热冲击性能优良。

LFEF型玻纤袋式除尘器工作原理：

(1)过滤：含尘烟气经烟气经烟道进入进气管，由上站进入进气室，部分粗粒由惯性而落入灰斗，其余部分烟气粉尘进入滤袋，经内表面过滤后，进入袋室，然后经由通风槽、排气阀、出气管道由排风机排入大气，该设备为上部进气，负压振作风滤式玻纤袋除尘器。

(2)清灰及自动控制：除尘器进行一段时间后，滤袋内表面捕集的粉尘增厚，除尘器的运行阻力上升，当增加 值后，这就需要对滤袋进行清灰，即通过外力将滤袋内表面上附着的粉尘 掉，使除尘器的运行阴力下降，阴力下降下 值后，该室滤袋又投入正常运行。

整个清灰过程主要是通过反吹风来进行的，当阻力上升需要清灰时，微机指令关闭排气阀，打开反吹风阀，将原来膨胀的滤袋在反吹风的作用下压瘐变形，使其达到清掉滤袋内表面附着粉尘的目的。清灰落入灰斗，经排灰阀进入绞刀排出，整个清灰过程是分室轮流进行的，不影响除尘器的正常工作。

定时清灰是按时间程序，各室根据可调时间参数自动进行轮流清灰，除尘器清灰周期可根据工艺要求设定调整。

除上述控制方法外，还设置有手动控制机构，可人工进行正常清灰。

LFEF型玻纤袋式除尘器特点：

1、适应性强。能在 高温(260℃，瞬间280℃)、高含尘(100 g/Nm3)、高温(露点60℃)的工况条件下运行。

2、收尘效率达99.9%以上，排放浓度〈50 mg/Nm3，做到无烟无尘，达标放。

3、设计周到，结构合理。能在不停机的情况下进行维修而不影响生产。

4、用长袋反吹清灰技术、抗结露结构设计、的温度自动控制系统，滤袋使用寿命长。

5、设备使用 ，操作简单，运行费用低。

LFEF型玻纤袋式除尘器温度控制

烟气温度一般在60～300℃范围内波动，烟气含湿量在4～12%范围左右，为了防止除尘器的结露和糊袋以及由于温度过高发生烧袋等恶性事故发生，特采取如下措施：

（一）袋式除尘器的进气管道、本体及灰斗要采取保温措施，以防止除尘器结露。

（二）在除尘器的进气口、排气口等处安装有温度检测与自动报警装置，废气一旦超过除尘器的使用温度范围，则发出警报并自动采取温控措施，以除尘器 运行。

LFEF型玻纤袋式除尘器是专为水泥立窑和烘干机废气除尘的新产品，该玻纤袋式除尘器采用微机控制，分室反吹，定时、定阻清灰，温度检测显示等措施，使玻纤袋式除尘器在立窑、烘干机除尘中能 、稳定运行，烟囱出口排放浓度低于 规定的150gm/m3排放标准（实际可不大于50gm/m3，该设备可不停机分室换袋，操作简单， ，运行费用低，是解决立窑、烘干机废气除尘的设备。

LFEF型玻纤袋式除尘器的部分组成。

（1）玻纤袋式除尘器的进气、排气及反吹系统：包括进气管道、进气室、反吹阀、反吹风管、三通管、排气阀、排气管。

（2）玻纤袋式除尘器的袋室结构：包括灰斗、检修门、本体框架、上下花板、滤袋、袋室。

（3）玻纤袋式除尘器的排灰系统：包括排灰阀、螺旋输送机。

玻纤袋式除尘器本体为全钢结构，外壳采用轻质岩棉板保温，保温厚度为100mm，外壳用δ为0.5mm 镀锌板保护。花板采用冷冲压压延成型新工艺，既增加了强度又设备制造质量。

设计考虑了热膨胀因素，并采取了相应措施，了设备在处理高温烟气中 运行。

LFEF型玻纤袋式除尘器性能参数

由于立窑、烘干机废气具有含灰浓度高、风量大、污染范围广、湿含量高等特点。给烘干机、立窑烟气的除尘带来了的困难，根据烘干机、立窑的特点，采用上进气方式，含尘烟气由上部进入进气室，部分粗颗粒由于惯性落入灰斗，清灰时因气流方向与粉尘沉降方向一致，防止了粉尘的二次飞扬。又因为进气室使气流分布均匀、气流速度没有突变，从而了各袋室压降平衡，有利于提高滤袋使用寿命。

该种型式的玻纤袋式除尘器，其排气阀、反吹风阀均设于下面排气管处。含尘气体在排风机作用下吸入进气总管；通过各进气支管进入进气室；均匀地通过上花板；然后涌入滤袋，大量粉尘被滞留在滤袋上；部分粉尘直接穿过下花板落入灰斗，而气流则透过滤袋净化，净化后的气流通过排气阀进入引风机排入大气中。

技术参数：

型号	LFEF4×173HSY/H	LFEF4×173HSY/H	LFEF4×173HSY/H	LFEF4×173HSY/H	LFEF4×173HSY/H
处理风量(m3/h)	15000～20000	20000～26000	20000～27000	30000～34000	40000～43000
过滤面积(m2)	692	865	927	1150	1432
单元数	4	5	4	5	4
滤袋总条数	280	350	328	410	352
过滤风速(m/min)	＜0.5
除尘器阻力(Pa)	980～1570
收尘效率(%)	＞99.8
适用温度(℃)	＜280
出口排放浓度mg/m3N	＜150
外型尺寸长×宽×高(mm)	9440×5530×10750	11300×5530×10950	9600×6000×10950	11500×6000×12060	12000×6800×11400
滤袋规格(mm)	φ150×5250	φ150×5250	φ150×6000	φ150×6000	φ180×7280
配用烘干机规格	φ1.5×12M	φ1.5×15Mφ2.2×12M	φ1.5×15Mφ2.2×12M	φ2.2×12M或φ1.5×18M	φ2.4×18M
重量(吨)	31.4	34.28	38.43	42.64	55.13
