产品详情：

螺旋溜槽的工作特点是在槽中的末端分别截取精、中、尾矿，且在选别过程中不加冲洗水。螺旋槽是

设备、的主体部件，由玻璃钢制成的螺旋片用螺栓连接而成。在螺旋槽的内表面涂以耐磨衬里，通常

是聚氨酯耐磨胶或掺入人造金刚砂的环氧树脂。在糊制螺旋槽体的同时在内表面带上含辉绿岩粉的耐

磨层。在螺旋槽的上方有分矿器和给矿槽；下部有产物截取器和接矿槽。整个设备用槽钢垂直地架起。

结构特点：

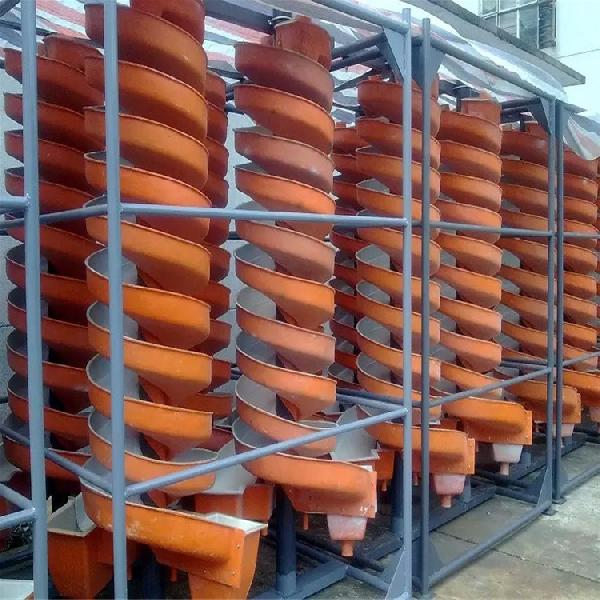

螺旋溜槽由给矿匀分器、给矿槽、螺旋槽、产品截取槽、接矿斗和槽支架六个部分组成。由螺旋片组

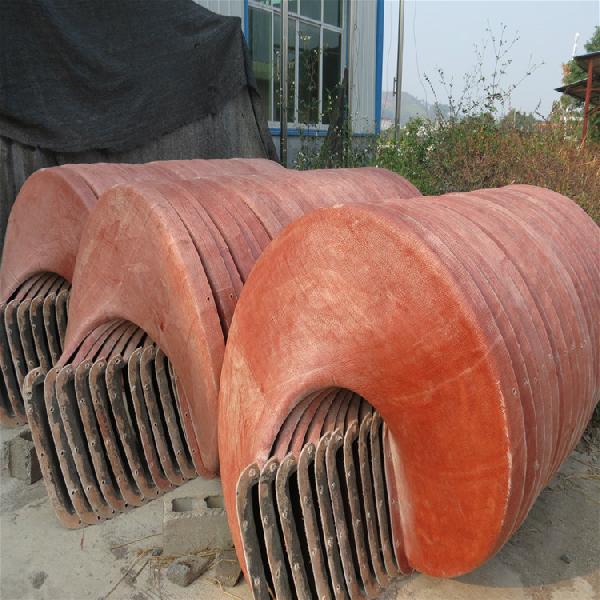

成的螺旋槽是主要部件。螺旋片是由玻璃钢(玻璃纤维增强塑料)制成,借螺栓联接在一起。玻璃钢螺旋

片质轻而坚固。它的选别工作面有一层耐磨层,经久耐用。槽的首端设有多管式给矿匀分器,分矿均匀,

控制简便。匀分的矿浆通过给矿柑缓慢地给到螺旋槽面上。螺旋槽的尾端装有阀块式产品截取槽,将已

分选的矿流按品位分成几种产品。用调节阀块的位置来改变各产品的截取宽度。接矿斗是一同心环形筒,

将已截取的多股矿流按产品分别汇集导出。

螺旋槽的横截面为立方抛物线。曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、

无运动件、制造容易、重量轻、配置安装和维修方便等优点。

参数综述：

直径螺旋溜槽的处理能力主要决定于螺旋溜槽的直径,其大小与直径的平方成正比。为了增大台时处理

能力,可加大直径。在选别-0.074毫米物料时,增天直径会便回收率降低。但如选用适当的螺距,可在一

定程度上弥补这一损失。增大直径可增大台时处理能力,减小给矿分配的困难。但这样并不能增加单位

古地面积的处理能力,而设备高度却因此增加。因此在确定直径大小时,需综合考虑上述因素。

螺距为了矿浆的顺利输送和有好的选别条件,必须选择适当的螺距。螺距的大小决定螺旋溜槽纵向倾角

的大小,以螺距与直径之比值来表示。在选别,-0.074毫米物料时，距径比愈小选别效果愈好。因此在

不妨碍矿浆顺利输送的条件下，应选择小的距径比。

横断面横断面形状是螺旋溜槽主要结构参数之一。入选物料粒度大时、应采用较大的横向倾角β，此

时的流深与流速均较大。反之,在选别细粒物料时应采用横向倾角较小的横断面。

圈数螺旋溜槽的圈数多少,将决定选别线的长度。圈数随入选物料的性质而异,常需通过试验确定。一

般以3、5圈为宜。

溜槽铺面对于铺面的要求主要有：（1）耐磨（2）平整,（3）润湿性,（4）摩擦系数。润湿性不好会

影响液流的分布及矿粒的流动,所以铺面要有一定的润湿性。对于摩擦系数与选别效果间的关系尚未作

系统研究。

冲洗水装置国内现有的螺旋溜槽均无冲洗水装置。添加冲洗水,对于改善选别效果、加快靠近内缘的重

产品移动速度是有声的。选别赤铁矿时,作为重产品的铁精矿产率较大,精矿往往由于浓度过大而移动

缓慢,添加冲洗冰可以改善这种状况。
