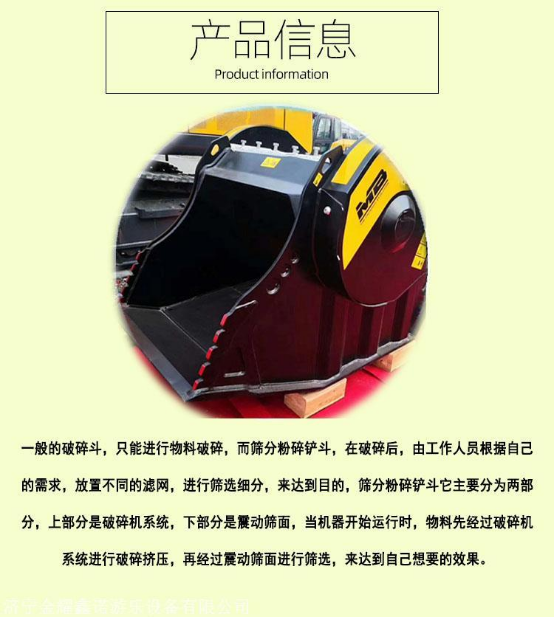

锷式破碎斗的结构主要有破碎斗本体、液压马达、偏心轴、惯性轮、上颚振动部分、侧护板、上颚顶板窝、顶板后座、锷板上拉螺杆、复位弹簧、曲轴摆锤、固定颚板与活动颚板等组成，其中顶板还起到保险作用，是重要的设备保险零件。①：破碎斗本体 ②：上锷振动部分 ③：液压马达 ④：上锷顶板窝 ⑤：锷板上拉螺杆部分 ⑥：曲轴摆锤部分 ⑦：复位弹簧部分 ⑧：液压部分 ⑨：惯性轮



结构特点

（1）采用液压马达直接驱动，传动效率更高，维护更简单。

（2）上下两块颚板可以交换使用，单块额板的前后也可以调换使用,大大延长了产品的使用寿命。

（3）破碎机铲斗整体采用瑞典进口高强度耐磨板，结构强度高，产品重量小。

（4）产品设计源自日本置田公司，核心部件液压马达和偏心轴机构采用原装日本进口，质量稳定可靠。

（5）排料口尺寸可以方便从15-120毫米进行调整。



使用工况：

（1）破碎青石：

适用于装在200以上挖机使用，可自铲自破也可用小挖机给其喂料（增加效率）。粉碎力量大、性能***稳定；粉碎石料大小可根据需要可调（15~120MM），效率高，提升施工质量。

比较：

铭德挖机破碎斗相对于进口双马达价格上具有优势，同时我们有工厂的支持，如果出现产品质量问题或者是需要更换配件，我们可以更快的解决和处理。相对于皮带传动的设备来说，我们采用的是马达直连鄂板的技术，所以不用定期的更换皮带减少了维护成本
