高堰式螺旋分级机-矿山设备-选矿设备-产品-中冶有色技术网

高堰式螺旋分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外，有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。
适用范围 : 磨矿的辅助设备进行预先分级和检查分级，也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。

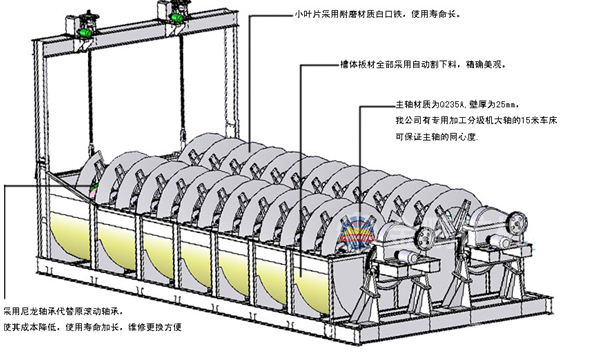

产品结构

产品工作原理
高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下面是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使细颗粒悬浮到上面，流到溢流堰处溢出。粗颗粒沉到槽底，由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心，低于溢流端螺旋上缘。
返砂端增加了返砂自动提升装置，藉此可取消球磨机大勺头的配置，球磨机运行更平稳。
产品优势
1.设备电机、减速机、轴承采用优质的名牌产品（威海华力/淄博通用/哈轴）。
2.大型分级机大管轴采用厚锰钢板一次卷制，没有环向焊缝，极大提高了管轴的强度。
3.我公司有专用加工分级机大轴的15米卧式车床，可保证大轴一次装夹车成，保证大轴的同轴度。
4.大轴溢流端采用尼龙轴承，不但成本降低，使用寿命加长，而且维修更换方便。
5.叶片采用自动割下料，整齐美观。
6.单螺旋高堰式分级机返砂端增加了一个返砂自动提升装置，返砂自动流进球磨机进料口，球磨机给料器取消大勺头的配置，因而减缓了对大、小齿轮的不均衡冲击，并且每吨矿石一般可节电1-1.5度、避免了大勺头的频繁检修。

产品参数

类型	型号	规格	螺旋直径 mm	螺旋转数 r/min	水槽			生产能力t/24h		传动电动机	提升电动机
类型	型号	规格	螺旋直径 mm	螺旋转数 r/min	长mm	宽mm	倾角(°）	溢流量	返砂量	功率kw	功率kw
高堰式单螺旋分级机	FG-5	Φ500	500	9.2	3900	560	10.5°-14°	21-75	145-260	3
	FG-7	Φ750	750	7.8	5367	830	10.5°-14°	65-154	255-564	3
	FG-10	Φ1000	1000	7	6500	1110	10.5°-14°	85	473-1026	5.5
	FG-12	Φ1200	1200	5,6,7	6500	1372	10.5°-14°	150	1145-1600	5.5	2.2
	FG-15	Φ1500	1500	2.5,4,6	8265	1664	14°-18.5°	235	1140-2740	7.5	2.2
	FG-20	Φ2000	2000	5.4	8400	2396	14.5°-18.5°	400	5940	15	2.2
	FG-24	Φ2400	2400	3.6,5.4,6.3	9160	2600	14°-18.5°	580	6800	11/15	2.2
	FG-30	Φ3000	3000	3.17	12500	3200	14°-18.5°	890	11650	22	4
高堰式双螺旋分级机	2FG-12	Φ1200	1200	5,6,7	6500	2620	14°-10.5°	300	2290-3200	5.5X2	2.2X2
	2FG-15	Φ1500	1500	2.5,4,6	8265	3200	14°-18.5°	460	2240-5360	7.5X2	2.2X2
	2FG-20	Φ2000	2000	5.4	8400	4296	14.5°-18.5°	800	11880	15X2	2.2X2
	2FG-24	Φ2400	2400	3.6,5.4,6.3	9160	5040	14°-18.5°	1160	13600	11X2/15X2	2.2X2
	2FG-30	Φ3000	3000	3.17	12500	6300	14°-18.5°	1785	23300	22X2	4X2
