龙门式卧式双立柱锯床
来源:滕州市广速数控机床有限公司
访问:357
简介: 钢管铝件切割 液压加紧升降 行程导轨采用进口的线性导轨。主传动采用德国技术的螺旋伞齿轮减速机。锯梁升降由平衡式双油缸同时工作,由四根线性直线导轨定位。切削速度液压控制,无级调速。
产品详细

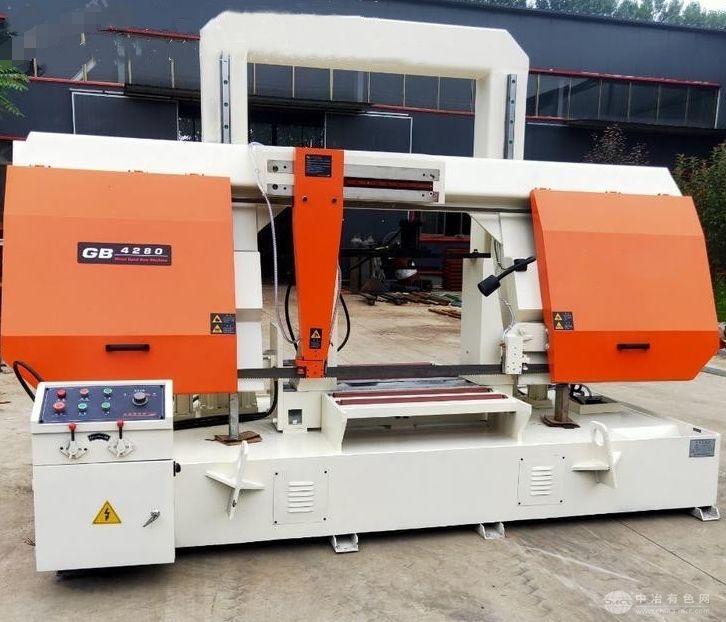

龙门式卧式双立柱锯床


800GB4280金属带锯床 龙门式卧式双立柱锯床产品简介


安装形式:落地式

产地:国产

工作夹紧方式:可选配,液压,手动,手液结合,双向夹紧,其他

加工材质:硬金属,软金属,合金,钢类

结构剪刀式,单立柱,双立柱,滑车,滑台,其他

锯带规格(长×宽×厚):8820*67*1.6mm

锯带线速27.45.69m/min

控制形式:人工

类型:卧式

切割缝宽度1.6mm

切削范围800*800*800mm

售后保修期:质保三年个月

外形尺寸(长×宽×高):4130*2150*2500mm

销售区域:全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

重量:4000kg

主电机功率:7.5kw

自动化程度:半自动


GB4280金属带锯床 龙门式卧式双立柱锯床

钢管件切割 液压加紧升降 行程导轨采用进口的线性导轨。主传动采用德国技术的螺旋伞齿轮减速机。锯梁升降由平衡式双油缸同时工作,由四根线性直线导轨定位。切削速度液压控制,无级调速。

GB4280金属带锯床 龙门式卧式双立柱锯床


主要特点:


1、行程导轨采用进口的线性导轨。主传动采用德国技术的螺旋伞齿轮减速机。锯梁升降由平衡式双油缸同时工作,由四根线性直线导轨定位。切削速度液压控制,无级调速。

2、锯床是由机械、电气、液压等部份组成,具有自动夹紧、自动进刀、切割完毕锯架自动上升(即退刀)的功能。

3、进给速度,在给定的范围内,可进行无级调整。

4、自动送料,有效地减轻工人的劳动强度。

5、采用的滚动直线导轨副,运动精度高、性好,保证锯架上升及下降工作时工件切割面的垂直度和精度。

6、切削采用进口、薄片的双金属带锯条,因此,切口窄,耗材少,所需动力小,是大、中型企业的理想切割设备。

7、由双虎钳夹紧,通过油缸推动活动钳口,由导向杆定位,实现夹紧功能。

8、本机配有自动送料装置。


GB4290金属带锯床技术参数


削直径(max process Diameters)mm: 900x 900×900

锯条速度(Process speed) m/min : 无级变速

锯切速度(cutting speed)m/min: 无级调速

锯条尺寸(Saw Band Specification) mm: 1.6×67×9550

主机(Machine)kw: 11

液压(Hydraulic)kw: 7.5

切削(Cutting )kw: 0.12

液压液(Hydraulic Compound)L: 180

切削液(Cutting Compound)L: 100

机床尺寸(Machine Size)mm: 4600×2150×3000

GB4280金属带锯床 龙门式卧式双立柱锯床机械结构

锯床主要部件有底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气控制系统;润滑及冷却系统;


底座

底座为钢板焊接而成的箱形结构,床身、立柱固定其上,底座内腔有较大空间,前左侧为电气按钮控制箱,右侧为电气配电板箱,中间由钢板焊成的液压油箱,腔内装有液压泵站,液压管路,右侧为冷却切削液箱及水泵


床身

床身为铸铁件,固定在底座上,立柱由一大小圆柱组成,大圆立柱作为锯架动的导轨,是用以支撑锯梁上下升降运动,并保证精确的导向,小圆柱起辅助作用,从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构,虎钳前方连接有承接成品件的工作台,左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔,转动手轮或按动按钮,使左钳口左右运动。2:适用场合:主要应用于机械,锻造,加工等的下料。


3:功能和特点:液压控制锯切速度,无极可调。油缸控制,进给平稳。根据客户需要可增加成束装置。根据需要有半自动和数控全自动可供选择。可供转角度斜切锯床。


4:主要技术参数:


带锯条线速度:25 35 45 60 80 m/min

液压电机:0.34-9KW

工作夹紧方式:液压虎钳

锯条张紧方式:手动,液压 可选

主传动结构:涡轮传动

外形尺寸:具体型号具体尺寸


5:工作原理:

机械,电及液压,具体看说明书


6:产品类型

有铰链式,单柱式,双柱式。龙门式及立式。


半自动 数控全自动


锯梁和传动机构由厚钢板切割成形焊接而成,具有较强的刚性,其右后侧固定有蜗轮箱,箱内的蜗轮与锯梁上面的主动轮固接,二者同步旋转,左侧为被动轮和锯条张紧位置。锯条的回转运动由主电机、皮带轮、蜗轮付经两级变速将驱动为传递到主动轮,再由主动轮、锯条驱动被动轮来实现的,锯条运转速度共三档。
