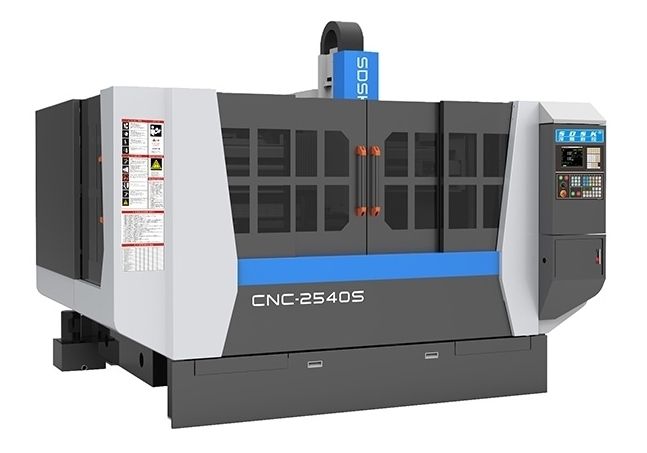

大型高速精雕机/SDSK-G2540S

一、机器简介：

SDSK-G2540S机型是专门为客户量身定做的大型高速精雕机;配有10位直排刀库; 运动方式为Y轴工作台前后移动，X轴左右移动，Z轴上下移动。 机身采用的济南青花岗岩(大理石)结构、永远不变形;机身采用的济南花岗岩(大理石)结构、永远不变形;采用全闭环华中数控系统，三轴采用进口直线电机，中国台湾上银/PMI精密级直线滚柱导轨，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，保证了更高的加工精度、速度与稳定性; 特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣攻牙高光加工。

另可加装第四旋转轴、侧铣头、探头功能。如果高光较果需要更高要求，可多配一支6-10万转主轴及变频器和夹套，把3万转主轴互换即可。

二、机器主要配置清单(单位:mm)

序号规 格 说 明数量

1. 电柜:2mm钢板、烤漆(不锈钢水箱)1套

2. 铝工作台尺寸：X向2500，Y向400，厚度50，带T型槽1套

3. 大理石机身，大理石横梁1套

4. X/Y/Z轴用进口直线电机/配高创伺服驱动全套

5. X/Y/Z用美国光栅尺，读数头(0.1)全套

6. X/Y/Z轴用 中国台湾上银/PMI 精密级直线滚柱导轨全套

7. 华数数控系统HNC-818AM-全闭环1套

8. 变频器 (带编码器)1套

9. 施耐德电气配件1批

10. 电主轴 (型号BT30/7.5-125) 30000rpmin，7.5KW，带编码器，采用BT30刀柄, 外径125mm，带编码器1个

11. 直排10位刀库(钢爪)1套

12. 主轴水冷机1台

13. 电子手轮1套

14. 对刀仪1个

15. X/Y/Z轴配三防布风琴罩/Y轴配钢板罩各1套

16. X/2Y/Z轴配塑料拖链各1套

17. 自动润滑黄油泵2升1套

18. 空气过滤器2套

19. 喷水装置/喷雾装置各2套

20. 水泵LDPB 4-18/480W1个

21. 工具及工具箱1套

22. 机床附件1套

23. BT30刀柄2个

24. Y向螺旋自动排渣系统(可另选)1套

25. 排渣机(可另选)1套

三、设备主要技术参数：(单位:mm)

机型SDSK-G2540S

外型尺寸长3900*宽1600*高2800

工作台尺寸2500*400

X/Y/Z行程2550*450*350

空走速度100000mm/min

加工速度12000mm/min

控制系统华数钻攻中心数控系统-全闭环

伺服系统XYZ高创伺服驱动

系统分辨率0.001

三轴垂直度0.015mm

整机定位精度士0.01mm

局布定位精度300 mm内士0.005mm

重复定位精度0.002mm

主轴数1个

主轴功率7.5KW/个

换刀方式自动

主轴转速30000rpm/min

夹持刀柄BT30(12mm)

对刀方式自动

可装料高度300mm

台面承受负荷500Kg

额定电压380V/50HZ

整机功率15KW

整机重量7000Kg左右
