矿用本安型操作台

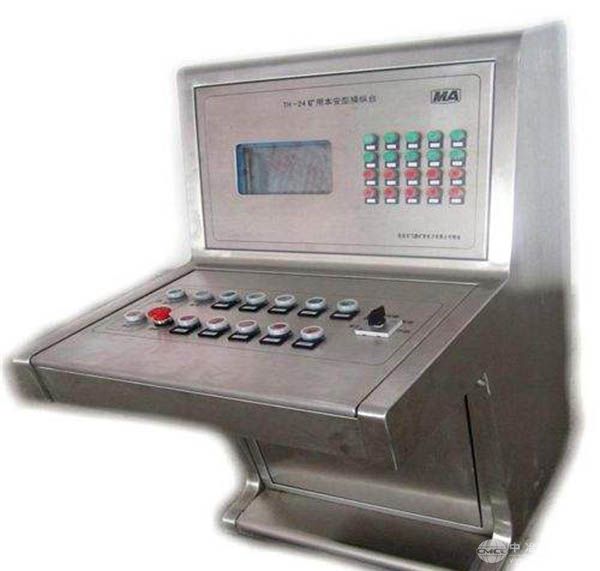

TH24矿用本安型操作台产品介绍

TH24矿用本安型操作台(以下简称操作台)适用于煤矿井下含有爆炸性气体(CH4)的环境中以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机控制保护装置的控制之用。

TH24矿用本安型操作台环境条件

a)环境温度：0℃～40℃;

b)环境湿度：≤95%(当环境温度为+25℃时);

c)大气压力：80kPa～106kPa;

d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。

TH24矿用本安型操作台能承受的恶劣的贮运条件：

a)贮存温度：-40℃～60℃;

b)振动：50m/s2;

c)冲击：500m/s2。

TH24矿用本安型操作台结构特征与工作原理

1、操作台为柜式结构，前方面板有各种显示灯和各种控制按钮，后面上部有两个接线和维修用门，下部是电缆引入装置。

2、操作台上除工作方式选择和勺杆工作方式选择两个转换开关外，还布置了16个操作按钮，用于完成对胶带机的各种控制功能。

3、给煤机开、给煤机停：用于在手动工作方式下，手动开停给煤机。

4、主电机开、主电机停：用于在手动工作方式下，手动开停主电机。

5、起动、停车、急停：用于就地、检修工作方式下，开停胶带机。注意：急停按钮带有自锁功能，按下后需手动解锁。

6、信号：用于控制信号电铃，沿线打点联络。

TH24矿用本安型操作台技术参数

Ui:DC24.3V

Ii:120mA Li:0 mH Ci:0μF;

TH24矿用本安型操作台基本功能

操作台应具有“集控\就地\检修\手动”模式转换功能。

操作台应具有“起动”、“停止”、“复位”、“急停”“信号”控制功能。

操作台应具有故障状态显示功能。
