煤矿用液压锚杆钻车

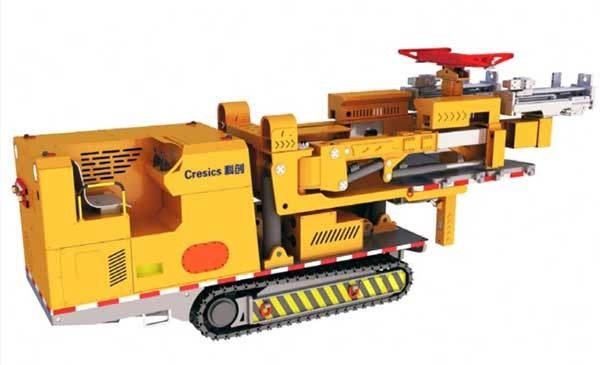

CMM1-10煤矿用液压锚杆钻车产品介绍

CMM1-10煤矿用液压锚杆钻车是我公司针对煤矿井下巷道的锚装研制的一种多用途新型钻车。该车体积小、重量轻、灵活多用、具有良好的通过性，在掘进迎头可以和掘进机先后作业;亦可在井下进行探水、探瓦斯、打地锚、巷道补网修复和综采工作面停面锚网作业。

CMM1-10煤矿用液压锚杆钻车主要特点

1、采用履带式行走，能够很好地适应井下坑洼、泥泞的地面条件。

2、电力驱动，全液压控制。

3、钻臂可以 360°旋转。

4、钻臂可以作为平台，既能搭载探水钻机，也能搭载锚杆钻机。

CMM1-10煤矿用液压锚杆钻车工作原理

钻车泵站启动后，通过钻车后方的先导操作阀控制钻车移动到需要的位置，准备打孔作业;钻臂由连杆臂、横臂组成，可以保持钻机部水平升降，安装在可以 360°旋转的回转部上，通过先导操作阀控制钻车钻臂及搭载在钻臂上的锚杆钻机或探水钻机伸展到合适的打孔位置，开始打孔作业。

CMM1-10煤矿用液压锚杆钻车主要技术参数

参数名称 单位 参数 备注

钻车尺寸 (长×宽×高) m 5.4×1×1.8 收紧

水平钻孔高度 m ≤ 3.45

行走速度 m/min ≤ 20

爬坡能力 (°) ±12

钻孔直径 mm Φ28~Φ50

额定压力 MPa 16

探水钻机

额定转速 r/min 210

额定转矩 N.m 500

钻孔深度 m 0~100

钻孔速度 m/min 0~1.5

锚杆钻机

额定转速 r/min 460

额定转矩 N.m 300

一次钻孔深度 m 2.4

钻孔速度 m/min ≥ 1

钻孔上下倾角 (°) ±90

钻孔水平倾角 (°) ±180

油缸推力 滑动架油缸 kN 14

整机重量 t 6
