一、设备用途

本产品主要供大专院校、科研单位及生产企业在真空或保护气氛条件下对金属材料(如不锈钢、镍基合金、铜、合金钢、镍钴合金、稀土钕铁錋等)的熔炼处理，也可进行合金钢的真空精炼处理及精密铸造。

二、主要技术参数：

1.电源功率：100KW

2.额定电压：380V

3.中频电压：375V

4.高温度：1700℃

5.中频频率：1500-2500Hz(频率自动跟踪)

6.坩埚容量：25Kg(钢液)

7.极限真空度：6.67×10-3Pa

8.压升率：4Pa/小时

三、结构说明

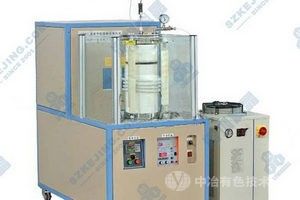

1 本产品由炉盖、炉体、炉底、坩埚回转机构、真空系统及中频电源控制系统等组成。

2 炉盖、炉体及炉底均采用双层水冷结构，保持炉壳温度不超过60℃。炉盖打开方式为手动，炉盖上设有观察孔及挡板，为便于熔化过程中添加合金元素，炉盖上特设有合金加料器。炉体内有一感应线圈，通过手动转动炉外手柄可轻松将坩埚内熔液浇入锭模，锭模可设计成水冷形式。坩埚上部设有一测温装置。

3 真空系统采用二级泵，即K-300油扩散泵与2X-70机械泵，机械泵上设有电磁放气阀避免停电后返油。真空机组上设有 放气阀及充气阀。

4 中频电源可选择KGPS可控硅或IGBT集成电源、全数字电路等，电气系统设有过流、过压返馈及保护电路。
