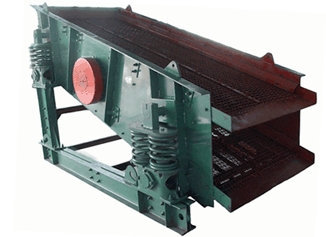

三轴水平椭圆筛

产品概述

该三轴水平椭圆振动筛采用特雷克斯三轴水平筛设计理念,是在圆振筛和直线筛基础上,整合二者优势设计研发的一款筛分设备。该核心设计位于筛箱中心的三轴激振结构,该齿轮驱动振动装置经改善更加坚固耐用。行程调节方便,可进行微调。其运动轨迹呈椭圆状,防堵、筛分精度高,适用于对物料精度要求较高的筛分工序。

三轴水平椭圆振动筛的工作原理:在激振器的三根轴上装有相等的偏心质量,相同的偏心,相同的偏心半径,由速比为1的齿轮传动产生激振力迫使筛箱运动。

特点优势

三轴驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛和直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹,对难筛分的物料更具优势;

三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;

三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀,减少了应力集中点改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。

轴承稀油润滑,有效降低了轴承温度,提高了寿命;同样的筛分面积,椭圆振动筛产量可提高2-3倍。

技术参数
