便携式相控阵超声检测仪
来源:厦门科皕检测科技股份有限公司
访问:295
简介: Flexscan相控阵超声检测仪是一台小巧轻便、灵活多用的便携式仪器,性价比高,具备64个独立硬件发射通道。仪器具有双系统,可完成基础的相控阵检测功能,又可以作为专用的螺栓检测仪使用,另外还具备一组常规通道,可进行TOFD或者UT检测。轻便的特性使之特别适用于高空作业,是入门级相控阵设备的最佳选择。
产品详细

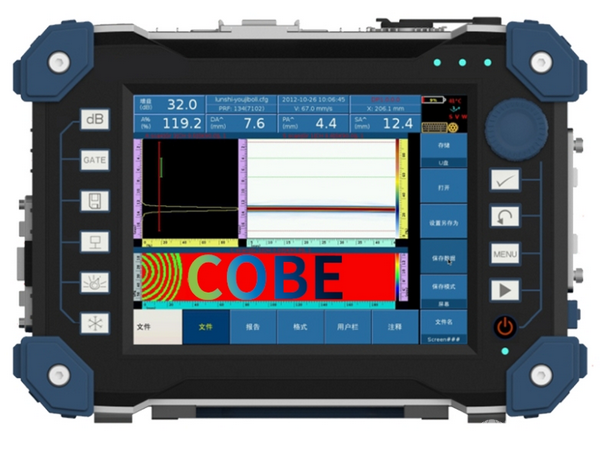

FlexScan便携式相控阵超声检测仪

FlexScan便携式相控阵超声检测仪


产品介绍

Flexscan相控阵超声检测仪是一台小巧轻便、灵活多用的便携式仪器,性价比高,具备64个独立硬件发射通道。仪器具有双系统,可完成基础的相控阵检测功能,又可以作为专用的螺栓检测仪使用,另外还具备一组常规通道,可进行TOFD或者UT检测。轻便的特性使之特别适用于高空作业,是入门级相控阵设备的最佳选择。

技术参数

配置

接收/发射

32/128 2/2

范围 9900μs 9900μs

声速

635~15240m/s 635~15240m/s

聚焦法则数

1024/脉冲发生器

检测模式 PE/PC PE/PC/TT/TOFD

脉冲电压 50V/100V 100V/200V1400V

脉冲方式 负方波 负方波

脉A宽度 30-500ns 30~500ns

脉冲上升时间 8ns 8ns

脉冲重复频率PRF 20KHz 20KHz

延迟 10us/2.5ns 10us/2.5ns

阻尼 NA 50Ω/500Ω

接收器

增益范围

0~80dB

0~110dB

带宽 0.5~20MHz 0.5~20MHz

输入阻抗 200Ω 200Ω

输入电容 60pF 60pF

接收延迟 10us/2.5ns 10us/2.5ns

扫描与显示 扫描类型 线性/扇形扫查 NA

显示模式 A/B/C/S扫描,PA-TOFD A/B/C,TOFD

测量单位 mm/inch mm/inch

显示器

尺寸:10.4 inch

分辨率 800*600 pixel

类型 TFT LCD 电容式触摸屏

应用领域

管材、锻件、大口径棒材焊缝、复合材料钢轨、航空零部件平板、管道、锅炉、铁路等检测。
