锅炉管检测系统
来源:云泰智信(北京)科技有限公司
访问:368
简介: TS-2000为多通道NDT系统,适用于从外表面对任何锅炉管的扫查。能探测出铁或非铁材料的管道的内表面、外表面以及管道中间的缺陷并确定缺陷大小。此系统基于电磁原理,采用非接触方法检测,适用于均匀的表面锈层,扫查速度为每分钟3-4m.
产品详细

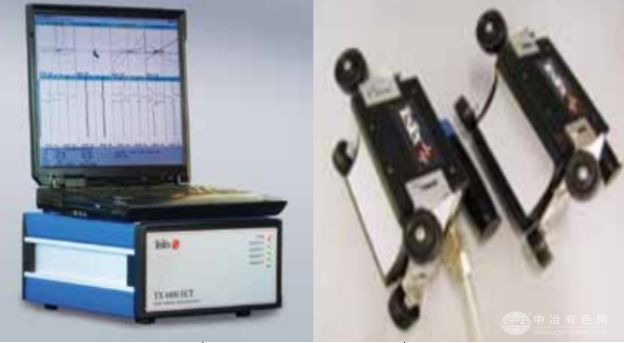

锅炉管检测系统

锅炉管检测系统


产品类别:低频电磁系列

产品介绍:TS-2000为多通道NDT系统,适用于从外表面对任何锅炉管的扫查。能探测出铁或非铁材料的管道的内表面、外表面以及管道中间的缺陷并确定缺陷大小。此系统基于电磁原理,采用非接触方法检测,适用于均匀的表面锈层,扫查速度为每分钟3-4m.

技术原理   

低频电磁检测技术LFET(LowFrequencyElectromagneticTechnique)使用离散的激励和接收传感器线圈,激励线圈在较低的频率(≤10Hz)下激发产生一个交变电磁场,并穿透被测材料,从其一侧传导到另一侧。在没有壁厚减薄和缺陷的地方,电磁场产生一定信号强度衰减,如图1所示,当探头移动到有壁厚减薄和缺陷的地方时,可以检测到一个较强的电磁场信号。

产品特征

△干式非接触法,不需要耦合剂

△均匀涂层、油漆、锈等对检测信号没有影响

△检测速度快,可达到3-4.5米/分钟

△可以在线检测,管道内介质对检测信号没有影响

△8或16个传感器一次检测可覆盖170度

△可检测铁和非铁金属材料

△具有先进信号处理技术的实时数据显示

△高分辩率彩色3D图形显示

△可以检测像壁厚减薄、点蚀、裂纹等腐蚀并确定其大小

△各种不同大小的扫查器可检测直管和弯管

△重量轻/模块化/基于DSP的电路设计/PC操作

△可检测锅炉水冷壁、过热器/再热器/省煤器等缺陷检测

电磁成像技术

缺陷是有体积形状的,尤其是壁厚的减薄必须要用三维参量描述其变化,低频电磁检测发展了相位分辨技术,在信号的分析和处理中采用了相位分析、频率分析和幅值鉴别等多种方法,能够对电磁信号的幅度、相位变化进行分析处理,同时研发出了电磁三维成像技术,根据缺陷产生机理研究出相应信息处理技术和显示手段,从而得出更可靠的缺陷信息,可以直接分辨出壁厚减薄、点蚀,另外其独有的3D旋转显示技术,可以直观的发现缺陷的位置。
