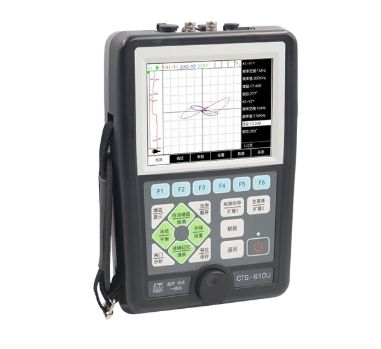

CTS-610U型超声涡流一体机
CTS-610U型超声涡流一体机是采用先进的超声技术、涡流技术、数字电子技术和微机技术设计而成的超声涡流一体检测设备，可对工件分别进行超声、涡流两种无损检测手段的组合探伤，实现工件内、外部缺陷的全面互补检测。
产品介绍
CTS-610U型超声涡流一体机是采用先进的超声技术、涡流技术、数字电子技术和微机技术设计而成的超声涡流一体检测设备，可对工件分别进行超声、涡流两种无损检测手段的组合探伤，实现工件内、外部缺陷的全面互补检测。
CTS-610U型超声涡流一体机配备高分辨率彩色液晶显示器，完全胜任在室外环境下工作。仪器采用智能低功耗电源管理模式，同时内置高性能
锂电池，可连续长时间工作约5小时，主机重量仅约1.7kg，尤其适合于军队、石化、压力容器、电力、铁路交通等行业的现场检测中使用。
功能特点
采用先进的超声技术、涡流技术、数字电子技术和微机技术设计。
可对工件分别进行超声、涡流两种无损检测手段的组合探伤，实现工件内、外部缺陷的全面互补检测。
配备高分辨率彩色液晶显示器，完全胜任在室外环境下工作。
采用智能低功耗电源管理模式，同时内置高性能锂电池，可连续长时间工作约5小时。
主机重量仅约1.7kg，尤其适合于军队、石化、压力容器、电力、铁路交通等行业的现场检测中使用。
性能指标
物理参数
高亮显示屏 5.7"高亮彩色TFT屏（分辨率：640×480像素）
探头接口 Q9常规超声探头接口 2个；LEMO涡流探头接口 1个
其他接口 编码器接口；mini HDMI接口；USB接口
存储器 存储器
重量 1.7kg
体积 251.5mm×171mm×62.5mm（高×宽×厚）
性能参数——超声模式
显衰减器误差 每12dB±1dB
等效输入噪声 ＜80×10-9V／ HT
脉冲类型 负方波；发射电压-50～-250V可调，步进50V
工作方式 单、双
阻尼 400Ω，80Ω
工作频率 0.5～20MHz
增益 0.0～110.0dB，步进0.1、1.0、2.0、6.0dB
声速范围 1000～10000m/s 连续可调 内置30个常用材料声速值
检测范围 0.0～10000mm（钢纵波）连续可调，最小步进0.1mm
检波方式 正向、负向、全波、射频（RF）
闸门及报警器 两路闸门，可选：进波报警、失波报警、DAC曲线报警，报警信号为声光报警；测量方式：峰值、前沿；
显示屏 5.7’TFT彩色液晶显示屏，分辨率640×480
脉冲移位 -7.5～3000us
探头零值 0～999.9us
脉冲重复频率 25～800Hz 自动调节方式
垂直线性误差 ≤3%
水平线性误差 ≤0.3%
灵敏度余量 ≥60dB（200Φ2平底孔，2.5P20）
分辨率 ≥36dB（5P14）
动态范围 ≥32dB
探抑制 （0～90）%不影响线性与增益
电噪电平 ≤10%
超声标准 兼容EN12668-1标准；符合JB/T 10061-1999标准；符合 TSG21-2016标准
性能参数——涡流模式
检测通道 1个
检测频率 2个
驱动电压 八档可调
手动相位 0～359°（步进1°）
增益 10～90dB（步进0.1dB）
采样频率 40MHz/12bit
滤波方式 数字滤波
报警方式 幅度和相位报警（报警域共9个，阻抗图1：A、B、C，阻抗图2：D、E、F，阻抗图3：G、H、I）
探头类型 桥式、D_P
显示模式 阻抗平面显示，时基显示
平衡方式 数字平衡
显示屏 5.7"分辨率640×480彩色TFT屏，图形更为精细
存储功能 存储/回放/分析整个检测过程的信号波形
分析功能 分析整个检测过程的信号波形；自动测量相位和幅度；对阻抗图1和阻抗图2通道波形进行混频。
