平板扫查器
来源:广东汕头超声电子股份有限公司
访问:197
简介: SCQpb-1平板扫查器是本公司新研制的用于焊缝等进行TOFD和相控阵检测的专用扫查器。
产品详细

SCQpb-1平板扫查器

SCQpb-1平板扫查器


产品介绍

SCQpb-1平板扫查器是本公司新研制的用于焊缝等进行TOFD和相控阵检测的专用扫查器。

功能特点

工字型结构设计,双把手推动,操作简便。

4个磁吸轮吸附,行走稳定。

编码器轮及磁吸轮与探头入射点中心设计成同一直线,耦合压力稳定,有效减少端部扫查盲区,适应管道检测。

编码器机构同轴设计,定位精度高。

探头夹持机构具有限位装置,扫查器放置及现场应用方便。

PCS调节具有刻度标尺对应,快速调节PCS。

可根据用户提供固定式或可自由调节的探头夹具,满足多种探头类型的使用。

应用领域

◇球罐焊缝、大型管道环焊缝、平板对接焊缝等工件的检测。

◇可满足双通道TOFD检测、单通道TOFD和双通道相控阵的检测。

规格参数

最大兼容检测管径 管道外径≧250mm管道内径≧550mm

扫查精度 0.21mm

探头高度自适应调整范围 20mm

PCS调整范围 16~220mm(可定制)

设备重量 约2.2kg

外形尺寸 长370mm×宽170mm×高160mm

0
0
0
0
0

标签:平板扫查器,检测设备
广东环美环保产业发展有限公司宣传
牛津仪器科技(上海)有限公司宣传
相关产品
穿过式探头

来源:广东汕头超声电子股份有限公司

通用磁粉探伤机

来源:广东汕头超声电子股份有限公司

便携式多功能磁粉探伤仪

来源:广东汕头超声电子股份有限公司

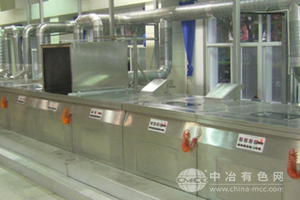

航空件荧光渗透检测线
