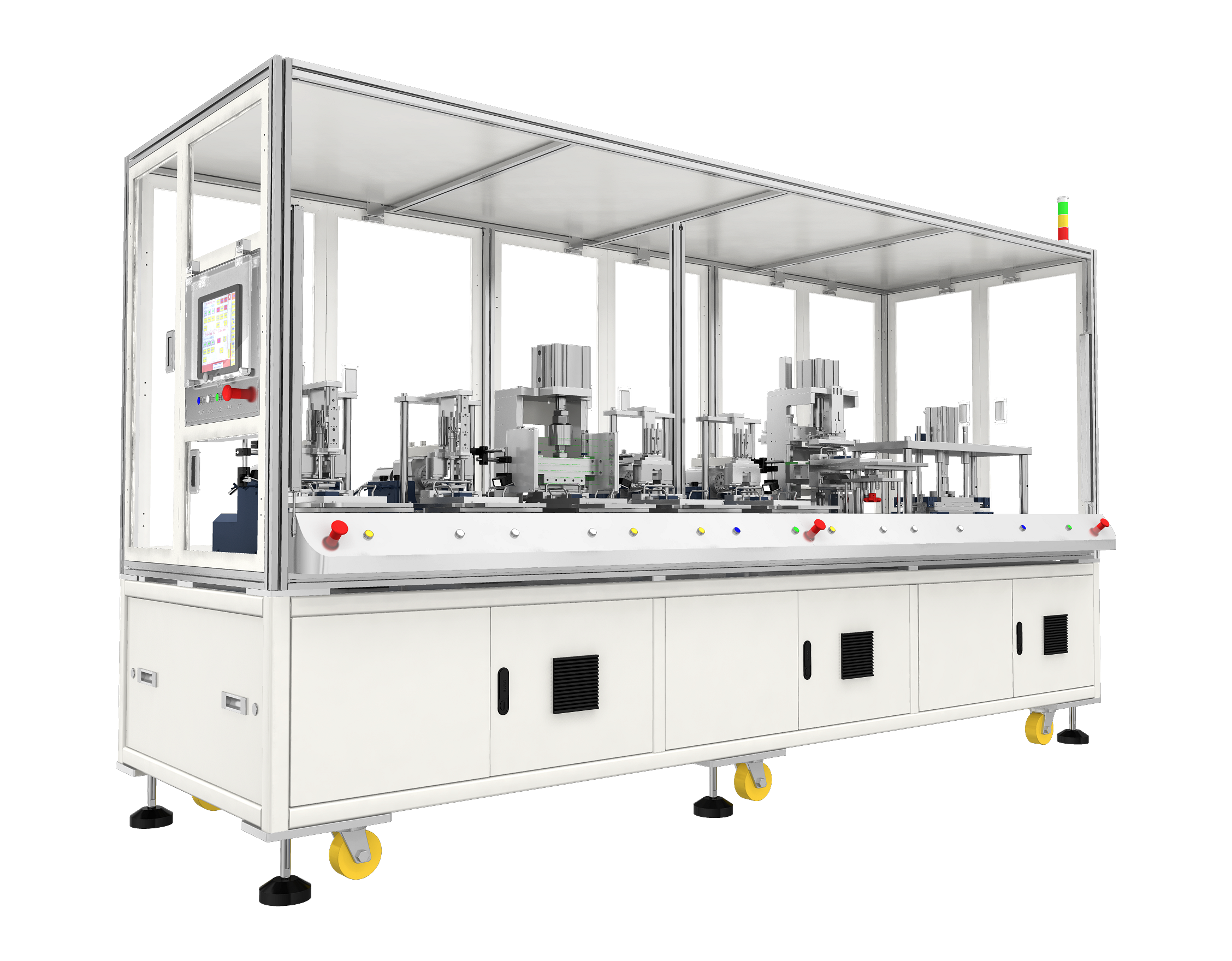

软包动力电池半自动超声波焊接机的功能与特点

功能概述

本设备适用于软包装动力电池叠片/卷绕电芯超声波半自动焊接，具备电芯极耳预焊、预焊后定长裁切、Tab极耳主焊、焊印面压毛刺吸尘、焊印面贴保护胶、焊前/焊后电芯平压短路测试、人工上下料及人工移载等功能。

技术特点：

● 人工移载电芯过程中配置夹具，防止电芯极片错位;

● 极耳预焊、裁切、主焊、压毛刺过程中具有负压吸尘功能;

● 超声波焊接牢固、不虚焊、不震粉、不损伤隔膜、不烫绝缘胶、不震裂箔材;

● 更换治具可兼容多型号的电芯极耳焊接，兼容同侧/异侧出极耳的电芯;

● 可根据客户需求配置多种焊印面贴胶方式(平贴、L型贴、Z型贴);

● 可灵活增减配置，实现成本最低化。

技术参数：(以下参数仅供参考)

项目主要参数

焊接方式直线式(人工移载)

兼容产品范围长70-600，宽50-350，厚5-15

焊接/贴胶位置精度±0.4

设备产能≥2PPM(视人工速度而定)

极耳焊接方式平焊、折弯焊、包覆焊

设备优率≥99.6%

稼动率95%
