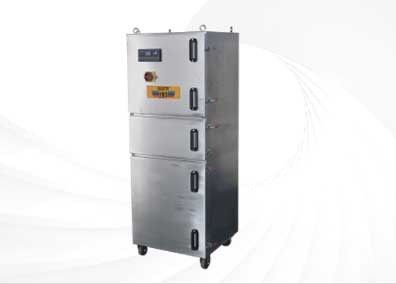

反吹风布袋式除尘器

产品简介：

TFC、GFC系列反吹风布袋除尘器是分室循环反吹清灰、下进风、内率式除尘器，适用于冶金、化工、建材、电力、粮食加工、机械等部门以及工业窑炉或锅炉，除尘效率高。

规格型号：TFC-5200-TFC-12000

处理风量：29880-720000m³/h

突出优势

1、在较小占地面积的情况下，可以处理大的风量;

2、采用内滤式除尘，粉尘均聚在滤袋内表面上，检修人员的劳动条件大为改善;

3、采用分室结构，可在不停机的情况下，进行维修、检查;

4、配套先进的清灰电控系统，具有自动控制、监测功能;

5、操作使用方便，清灰气流可以利用专门设置的反吹风机，也可以利用除尘器主风机形成的压差气流;

6、结构紧凑、布局合理、维护便捷。

工作原理

含尘气体由进气口进入上部箱体，经滤袋过滤后，净气进入中部箱体，由下花板两侧的开口至下部箱体，经出气口排出;气环箱通过反吹管与气源相通，由传动装置带动，沿着滤袋上下往复运动，当气环箱从上向下移动时，压缩空气通过气环管上的环状狭缝向滤袋内喷吹，附着在其表面的灰尘顺着自上而下的气流落下，滤袋得以清灰，然后粉尘经排灰阀卸下。

结构组成：

反吹风布袋除尘器由箱体、框架、反吹机构、走梯平台、控制装置等部分组成，其结构特点如下：

1、反吹风袋式除尘器为了在清灰时仍然工作，采用将除尘器分为若干小室，实行逐室停风反吹;

2、在过滤面积满足要求和检修便捷的条件下，尽量使滤袋布置合理、紧凑，以减少占地面积;

3、在满足除尘技术要求的前提下，合理选取滤袋的长径比，在减少占地面积的同时，使除尘器每单位占地面积内的滤袋过滤面积增大。

技术参数
