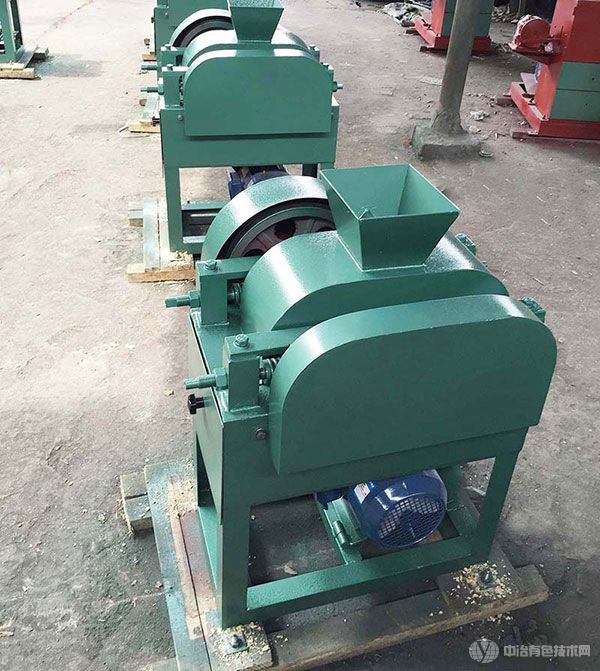

一、双辊破碎机的用途
本机械为光面双辊式破碎机，适用于地质、冶金、建材、化工、煤炭、选矿、科研院所、大学等单位的化验室、实验室破碎各种中度和低硬度的矿石或岩石，其抗压强度不超过700公斤/厘米。
二、主要技术及参数
|
型号 技术数据 |
ф200×75 |
ф200×125 |
φ200×150 |
|
轧辊尺寸(直径×宽) mm |
ф200×75 |
ф200×125 |
Φ200×150 |
|
最大装料尺寸 mm |
10 |
10 |
10 |
|
出料粒度 mm |
0～4 |
0～4 |
0.1～4 |
|
生产量(当轧辊间隙为4毫米) 公斤/小时 |
860 |
1500 |
2000 |
|
轧辊转速 转/分 |
450 |
400 |
400 |
|
皮带轮尺寸 毫米 |
280×60 |
470×72 |
470×72 |
|
电动机 千瓦 |
1.5 |
3 |
3 |
|
外形尺寸（长×宽×高） mm |
640×460×880 |
780×660×574 |
780×660×574 |
|
机器净重（电气在内） 公斤 |
250 |
315 |
350 |
三、结构概要
本机主要由机体滚轮和安全弹簧等部分组成，传动方式为一个封闭式电机经由三角皮带，链轮使两个滚轮向相反方向旋转，从而破碎材料。 辊隙可以在规定范围内适当调节，控制出材粒度的大小。
本机的主要工作部件是平行安装两个相对于两个水平轴旋转的轧辊，一个轧辊在固定轴承体中旋转，另一个在可调节的轴承中旋转。
调整辊间的排出口通过由手柄、螺丝盖、紧固螺栓等构成的调整机构使轴承体移动，调整时旋松螺母。
轴承体安装在机体上，固定辊一侧安装有弹簧，当非破碎物落入破碎室时，弹簧被过度挤压，排出口的宽度变大，非破碎物能够顺利通过，起到安全保护的作用
四、安装要求
本机安装在水平地基上用水泥加固。
