一、用途

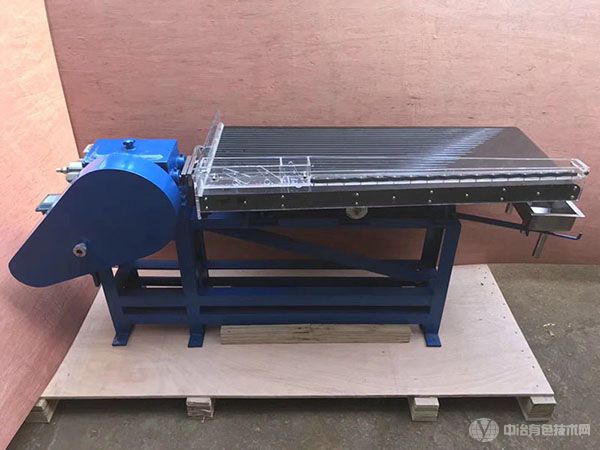

LYN（S）-1100×500摇床是实验室进行矿石选择性研究、试验和小型选矿厂重力选矿的常用设备，有矿泥型(LYN（S）-1100×500摇床 )矿砂型) LYS  )之分。 适用于细粒和微细粒的稀有金属、黑色金属、有色金属、贵金属等矿石和煤炭的分选。 不仅可以单独进行矿业作业，还可以与切线机、螺杆选矿机、离心选矿机等其他选矿设备配套使用。

本设备根据所选矿物的比重差和往复不对称运动中倾斜的地面横向水流中的分层性能进行选择。 不同比重的矿物具有床面分带明显、精矿质量高、操作和调节方便等特点。

二、技术规格

本机由床头柜10、台面20、支架30三个主要部分组成。

1、床头柜10的结构为双曲连杆结构，偏心轴1.12旋转时，连杆1.2上下运动。 连杆1.2向下移动，肘板1.3打开。 右边的肘板由固定在拉杆1.4上的支架1.5支撑，左边的肘板由可移动的支架支撑，通过特注螺栓1.7和支架1.6安装。 弹簧1.8的一端嵌入固定器1.5，另一端嵌入固定套筒1.9上的调整螺栓盘1.10。

从电动机经由次级带轮获得的动力使偏心轴1.12旋转，移动侧杆向下方推肘板压缩弹簧，推拉杆使床面向前方移动，拉杆向上移动时，利用弹簧的张力使床面向后移动，这样行程的大小通过扭曲特殊螺柱1.7来获得。

整个机构都在一个床头柜10里。

2、摇床的工作部分为铝合金制的床面20，如总图(二)所示，为外形不规则的四边形。

在床面表面涂灰，喷雾黑漆3-4次，原有的再条改为刮沟2.1后削至床面，沟的排列与床面摆动方向平行，床面上靠近给矿端的沟较短，越往下越长，它们的终点距离床面的排矿端越远

沿着床面的边缘，在靠近头箱一侧的上角，有供水箱2.2，与供水箱平行地排列着水槽2.3，均由有机玻璃制供给清洗水。 冲洗水通过可旋转地固定在槽底的菱形橡胶闸门块2.4流向床面，可以改变菱形橡胶闸门块的角度位置，调节水量和水流的方向。 这个供水箱安装在床面的右下角，因此被称为右式。

铝合金台面与木质沟的台面相比，具有束带清晰、精矿质量高、台面美观耐用、变形小、无裂缝的优点。3、床面安装在2根铸铁梁2.5上，与梁勾结固定滑动杆固定在滑动轴承2.7上，轴承固定在角钢框架30上。

床面横向有倾斜角度，其倾斜角为0度~10度可调节横向角度的滑动轴承2.7，中央手柄轴的一端是螺杆，与具有圆弧状槽的螺母卡合，该螺母与固定在拉杆2.6上的拉杆3.4滑动卡合，手柄。
