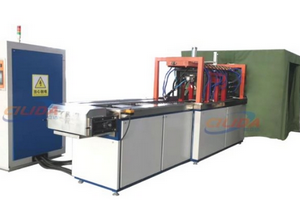

CDG-4000型摇枕侧架荧光磁粉检测线
概述
CDG-4000型摇枕/侧架磁粉探伤检修线，是用于铁道货车摇枕、侧架的半自动磁粉探伤设备，可对摇枕、侧架进行周向、纵向、复合充磁和退磁。本机采用PLC自动控制，抗干扰能力强，充、退磁效果好，能完成工件的夹紧、转动、充磁、退磁等功能，如配置辅助设备，工件探伤前的清洗功能。该设备还可根据需要组成一条高效、自动磁探流水线。
设备特点
本机为机电分体结构，工作的各过程动作由PLC控制，整机系统可靠接地，工作在最佳状态，虽制造技术与结构较复杂，但用户使用方便、灵活、自动化程度高，维护、调试量小，可靠性好，性能优越。
周向、纵向电流由可控硅初级调压来控制，可控硅的触发信号均有效隔离后输出，抗干扰能力强、体积小、性能可靠。周向磁化通过直接对摇枕侧架通电来完成。纵向磁化采用通电线圈产生磁场来完成，其优点是检测灵敏度高，退磁效果好。复合磁化由周向、纵向两相交流电流在工件上感应出交变旋转磁场，一次磁化，可检测工件表面任意方向的缺陷。
工件观察转动由转动电机、离合机构、工件夹头齿轮传动来完成，具有噪音小、可转动任意位置，使用寿命长等优点。
对工件的磁化过程采用工件通过式----工件交替磁化，探伤速度快，探伤效率高。
采用PLC可控硅触发技术，触发可控硅稳定可靠，方便实现探伤控制数字化。
采用自主研发的系统控制管理程序，方便的实现了探伤机数字化控制、磁粉探伤的数据库管理、报表预览打印、HMIS数据接口及其他智能控制要求。
采用PLC程序控制器，性能稳定可靠、自动化程度高、提高工作效率。
技术参数
使用电源:380V50Hz三相四线
输入电流:200A
输出电流:周向0~4000A3
纵向 0~18000AT
磁化方式:周向磁化纵向磁化复合磁化
探伤速度:1min/件(观时间除外)
暂载率:>25%
气压:>0.5MPa
充磁时间:>2s(可调)
休机时间:≤15s
