概述

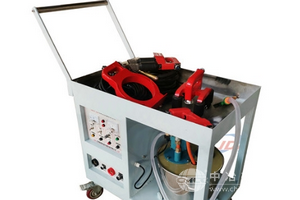

CJT-GJ型构架荧光磁粉探伤机是我公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。采用外加磁场磁化法，使仪器具有暂载率高、体积小、重量轻等优点，携带方便。CTT-GT型构架荧光磁粉探伤机是利用磁轭对铁磁性材料制成的工件进行磁化的便携式磁粉探伤设备，设备能够精确发现被探伤工件存在的裂纹，而且性能稳定操作方便。CJTI-GJ型构架荧光磁粉探伤机符合所有工业标准对交流磁轭提升力的测试要求。能对各种零件磁化，适用于油田、造船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车零件、造桥、化工、锅炉压力容器、铁路等行业产品，因锻压、淬火、焊接、疲劳等引起的表面及近表面缺陷，如链杆、曲轴、轴承、高强度螺栓、弹簧、锻件、石化管件、阀门、叶片、齿轮、轧辊、锚链以及焊缝等几何形状复杂工件的探伤。

F功能选配:

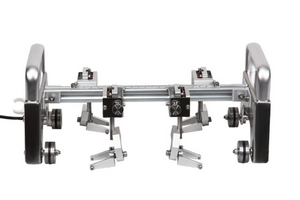

探头:为45°角的马蹄磁轭专用探头，活动关节斜面磁头,配有工作灯:对异形面、形状复杂工件探伤尤其适用.极距:50-165mm;提升力:AC>3.5kg,利用这种探头制成一台设备叫45°角马蹄形磁轭探伤仪，探头利用活关节使用范围广

技术性能

1、电源: AC  220V  士10% 50HZ  5A

2、输出:AC  12V/24V/36V  工作电流:0-8A

3、探伤速度:≥1米/分

4、探头温升:≤40℃

5、工作节拍:支持长时间工作

6、工作时工作灯自动点亮

7、仪器重量:约6.0Kg

操作与维修

使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检査仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

1.操作步骤

(1)将电源插头线与仪器电源插座对应接口接好，探头和输出插座连接好。

(2)接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。

(3)将探头和被检工件接触好，拨动探头上的开关，这时仪器对工件呈磁化状态，，工作灯亮。关掉开关，则切断回路电源，工件停止磁化。

(4)停止使用时，关断仪器电源开头，切断电源。

2.故障检修

(1)电源接通无指示、不工作，保险丝熔断、因短路或过载引起

(2)打开开关，探头工作，无工作指示，因工作指示表损坏引起

(3)本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不必要的温升。

(4)本仪器可连续工作，如发现部分发热严重即停止使用，待查明原因后再使用。

(5)仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。

(6)在自行修理时，请注意机内高压危险。

(7)按下充磁工作开关时，不可开关电源。

(8)仪器外壳必须可靠接地。

(9)发生电路故障如无法修理，请将仪器发回我厂服务中心。
