新能源隔热棉正反贴背胶机设备工艺流程描述：

1.隔热棉通过皮带线流到取料位置感应器触发后前段取料模组会将隔热棉取放到Y轴贴装平台上，平台感应检测到物料后两侧气缸夹紧隔热棉进入到待贴位置，同步通用大吸头从背胶供料器上吸取双面胶再通过底部视觉拍双面胶的两个直角边进行位置校正补偿XYR后移动到贴合位置，Z轴下降到贴装高度后气缸控制辊压胶轮下降压紧背胶，同步Y轴贴装平台移动回撤，过程中辊压胶轮持续滚贴双面胶确保能粘牢隔热棉;

2.贴装完成后Y轴贴装平台复位到上下料位同步两侧的夹紧气缸复位，同步并联取放料机构抓取半成品放置到翻转平台上;翻转机构感应器检测到产品后翻转180度放放置到缓存平台上，前段取料模组再次将办成品放回到贴装平台上贴反面的双面胶;

3.前段取料模组将成品放到缓存平台上，后段取料模组将成品放到预撕膜平台上进行预撕膜，完成后后后段取料模组将成品放到皮带线上流出。

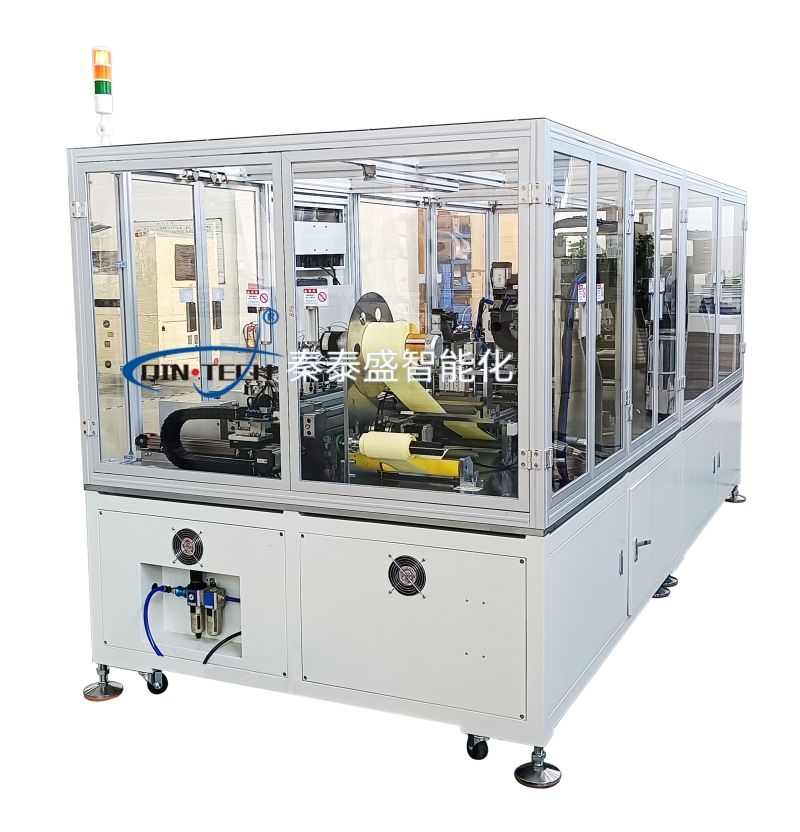

新能源隔热棉正反贴背胶机设备简介：

1.对接客户其它设备自动上料;

2.该设备分前后两段模块，前段设备贴隔热棉正面双面胶;后端设备贴反面双面胶及压离型纸撕手，预撕离型纸，二次压平离型纸，自动下料;

3.前后两段设备独立的控制系统;

4.产品可兼容尺寸大：最大250*250mm，最小80*80mm;

5.设备有两套高精度CCD用来确保双面胶的贴装精度，可做到±0.2mm的重复贴装精度;

6.可选配自动捆扎机做到自动捆扎包装，提升人工作业效率，减少人工。

吸头及移动模组说明：

1.本机构为正面滚压移动模组+滚压机构

2.工作模式阿 吸料板从飞达上取料，底部相机拍照，伺服电机旋转补尝角度;然后滚压贴合。

底部CCD视觉组件及移动模组说明：

1.本机构为底部相机

2.工作模式 滚压机构取到料时，相机启动， 拍料的对角。

隔热棉贴装定位平台及移载模组说明：

1.本机构为贴标产品定位夹具移载模组

2.工作模式 同步取料模组，把料放在吸板平台，气缸定位，真空启动吸住。模组送到贴合位置，滚压贴合。
