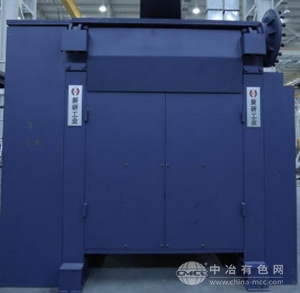

新研开放式炉体是一种专为冶金熔炼设计的高效设备，广泛应用于铁水、钢水及有色金属的熔炼。其开放式结构便于日常维护和检修，采用大规格H型钢或方钢管构建，整体坚固，最大倾角可达95度。炉平台表面打结耐火材料，提供充分保护，防止炉体变形。

新研开放式炉架包括:开放式炉体、炉架,及倾炉油缸,旋转油缸,感应器、磁轭、高压无碳胶管、炉口及炉底浇注固定料、全套不锈钢进水分配器、回水集水器及卡箍等等，包括墙装进出水分水器。油缸按使用阻燃液压油为液压介质而设计。

以下是钢架炉主要部件:

a)开放式的钢架结构

易于日常维护，检修，大规格的H型钢，或方钢管构成了炉架的基本结构，整体结构简洁，坚固，最大炉体倾角95度.

b)炉平台表面打结耐火材料

对炉体保护更充分，炉平台不会变形。

c)焊接钢结构

配备适当的支撑和夹紧件来固定感应炉线圈和磁轭:感应炉上端部件可拆卸，这样更换线圈更加方便。d) 支柱--两侧重载型钢构件

成为炉体强有力的支撑，提供了液压倾转的轴心，并且轴心外移，上移，确保出铁口运动轨迹最小。

e)感应线圈

由坚实耐用高导电的无氧铜管装配，水冷线圈和有效线圈由铜管一体饶成，无分段，感应线圈的两匝相邻铜管间严格绝缘并采用先进的分段技术，线圈经绝缘漆喷涂后，成为一个完整的结构，并在炉体中受到上，下钢结构的压制，整体结构坚固，无变形问题。线圈匝数适当，能获得最大的电效率，线圈由多个水路供应冷却水，均匀分配。

f)磁轭均匀地受力于并轨螺栓

并对线圈提供最大的压持力，保证炉衬较长的工作寿命。多组磁轭紧固装置牢固可靠，装拆、调整、检修方便，磁轭与线圈间的衬垫采用多层高质量的绝缘材料。磁轭采用水冷却，冷却水管采用紫铜管。

g)复合防漏探针是整个漏炉保护系统的一个重要组成部分

同时它还确保铁水接地，确保操作人员的安全。

炉底结构满足采用炉衬推出机构去除炉衬的要求。安装容易，操作便利。
