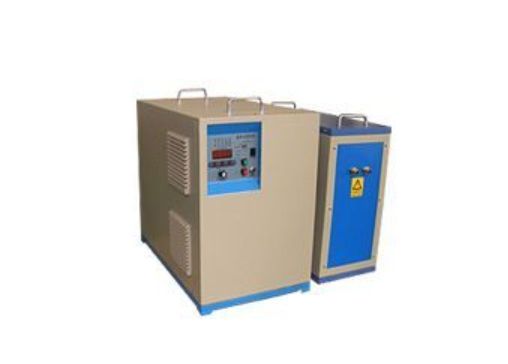

GMF-15,25 中频电源
GMF-15,25中频电源是一种高效、节能的冶金加热设备，广泛应用于中频锻造炉、中频熔炼炉等场景。其核心结构由中频电源、补偿电容箱和中频感应圈组成。这种结构损耗低、效率高，且制造成本低，感应圈通常采用3米至10米长的铜管绕制。由于中频电源直接输出，感应圈上最高电压可达550V，且不与主电隔离，因此感应圈必须良好绝缘。
一、规格，参数：
二、组成及结构特点：中频电源 + 补偿电容箱 + 中频感应圈
1、这种结构最为常用，我公司中频锻造炉、中频熔炼炉等都采用这种结构，损耗低，工作效率高，制造成本低。
2、感应圈大小：感应圈比较长，通常要用3米—10米长的铜管绕制。
3、由于中频电源直接输出，所以感应圈上电压最高为550V，且不与主电隔离，所以感应圈必须良好绝缘，不能直接暴露在外。
三、主要特点：
（1）GMF系列中频电源采用IGBT功率器件和先进的变流控制技术---并联谐振基础上的双调控变流控制技术。功率和变频独立调控，采用IGBT开关器件和非晶态电感构成高频斩波电路调节功率，采用IGBT并联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程，使设备在大功率下的工作可靠性大大提高，使得设备在大功率领域得到了发展，100%设备暂载率得以实现。
（2） 频率范围大，从1KHZ—20KHZ，可根据具体加热工件的大小或透热的深度要求进行匹配，适应范围大。
（3） 采用传统的中频并联谐振结构，负载匹配简单，设备效率高且利用率高。
（4）电容器采用优质电力电容器，稳定可靠
