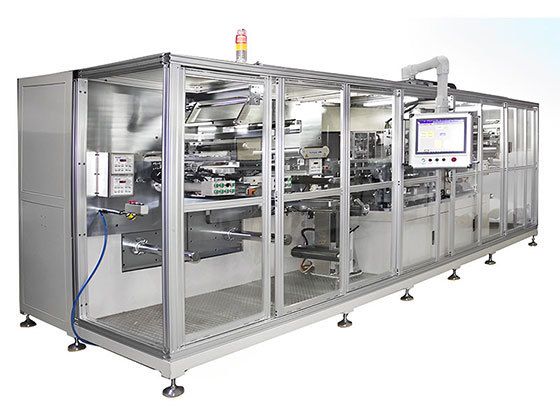

设备功能

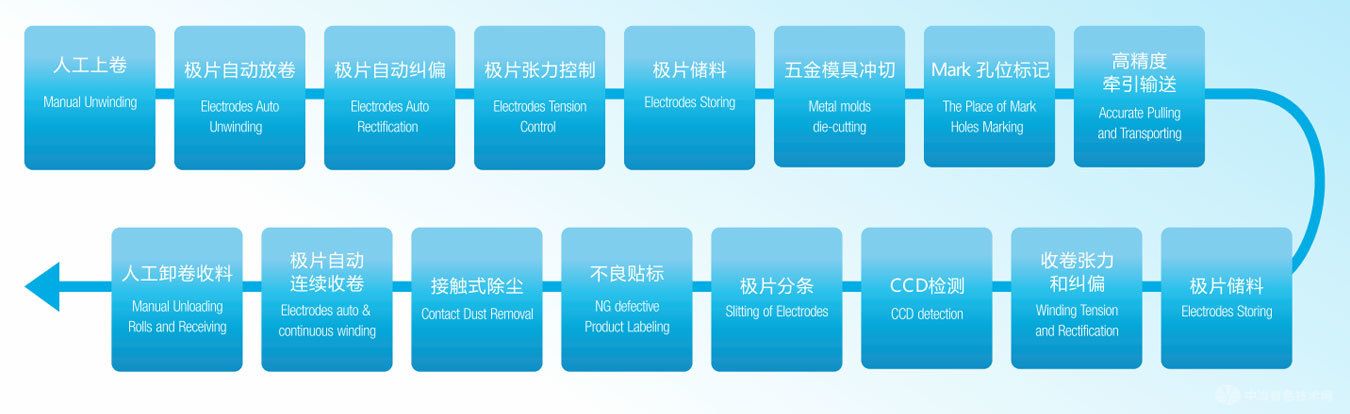

该设备用于卷装极片的多极耳极片成型，主要功能包括卷料极片自动放卷、极片纠偏、等距离和不等距离极耳成型、Mark孔成型、CCD极片检测、极片分条、极片自动收卷等
设备特点
1、动态仿真界面，图形化设计，操作方便:
2、采用Ether CAT总线控制;
3、速度参数可调，具有自动计数功能和刀具管理功能;
4、伺服电机做张力控制，张力波动≤5N;
5、DD马达驱动定长牵弓|轮牵送极片，尺寸精度更高;
6、极片上下两面非接触式除尘，清除冲切产生的极片粉尘;
7、多项自有实用新型专利技术支持。
|
项目 |
规格 |
||
|
冲切形式 |
连续涂布、两侧出极耳 |
||
|
设备生产速度 |
≥60M/Min |
||
|
模具寿命 |
总寿命≥1000万次 |
||
|
毛刺控制 |
≤15um |
||
|
USC除尘头单元 |
除尘方式 |
非接触式 |
|
|
祛除粉尘尺寸 |
≥5μm |
||
|
除尘率 |
≥95% |
||
|
产品合格率 |
≥99.5% |
||
|
稼动率 |
≥98% |
||
|
重量 |
约10000Kg |
||
|
设备噪音 |
≤75db (设备外罩1米处) |
||
|
设备外形尺寸（参考） |
10000*2100*2600(L×W×H)(mm) |
||
